板金ベンド注記を追加して配置するには、次の手順を実行します。
- 標準ツールバーの 部品/アセンブリから図面作成
をクリックします。
- 図面シートを開きます。

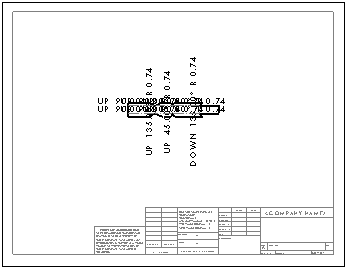

- パレット表示 で、フラット パターン ビューをグラフィックス領域にドラッグします。
をクリックします。フォントが大きすぎる場合、ベンド注記をブロック選択し、PropertyManager のテキスト フォーマット (Text Format) で、ドキュメントのフォント使用 (Use document font) を選択解除し、フォント (Font) をクリックしてサイズを変更します。

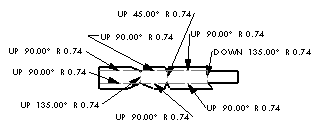

- 個々のベンド注記を選択して、次のことを行います。
- 読みやすい位置にドラッグ
- 注記を回転
- 引出線の追加
ベンド注記を個々に削除することはできませんが、ベンド注記を右クリックして非表示 (Hide) を選択することはできます。
PropertyManager で
ビューを反転（Flip view）をクリックするか、またはフラット-パターン フィーチャーを編集して
固定面を反対側に変更し、変更を反映させるために板金ベンドライン注記を
上または
下に反転します。
