アセンブリの溶接ビード（Weld Beads in Assemblies）

単純化された溶接ビードをアセンブリに追加できます。溶接ビードが単純化されたことにより、軽量でシンプルな溶接ビードの表示が可能になりました。

溶接ビードをアセンブリに追加するには以下のいずれかを行います：

• アセンブリ フィーチャー（Assembly Feature）（CommandManager のアセンブリタブ）をクリックして、溶接ビード（Weld Bead）をクリックします。
• 挿入 > アセンブリ フィーチャー > 溶接ビード をクリックします。
• （溶接ツールバーの）溶接ビード（Weld Bead） をクリックします。

溶接ビードについては、溶接ビード(Weld Beads) を参照してください。

図面の溶接テーブルについては、 溶接テーブル を参照してください。

アセンブリで溶接ビードを使用する場合の注意事項：

• 溶接ビードは2つの構成部品が関係するものしか使えません（3個以上には使えません）。たとえば、このアセンブリでバーを2つのプレートに溶接するには、2つの溶接ビードが必要です。

  １番目の溶接ビード：	2番目の溶接ビード：

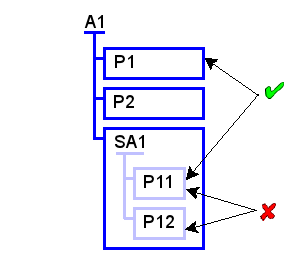

• 溶接ビードはトップレベル構成部品（部品またはサブアセンブリ）間にのみ追加できます。 例: アセンブリには、P1 と P2、SA1 サブアセンブリが含まれます。 サブアセンブリには P11 と P12 の 2 つの部品が含まれます。
  • P1 と P11 間には、トップレベルの部品とアセンブリ間であるため溶接ビードを追加できます。
  • P11 と P22 の間には追加できません。同じサブアセンブリの構成部品だからです。 サブアセンブリを開いて溶接ビードを追加してください。

• 溶接ビードはライトウェイト構成部品間に追加できます。 溶接ビードは、グラフィックス領域と FeatureManager デザインツリーの 溶接フォルダー に通常通り表示されます。
  サブアセンブリがライトウェイトの場合、その中の溶接はグラフィックス領域にもFeatureManagerデザインツリーにも表示されません。
