Okno dialogowe Znajdź podobny materiał

Okno dialogowe Znajdź podobny materiał służy do wyszukiwania podobnych materiałów w oparciu o wartości i warunki właściwości. Sustainability podaje informacje zwrotne w czasie rzeczywistym, dotyczące oddziaływania na środowisko pierwotnego materiału w porównaniu z wybranym materiałem.

Aby wyświetlić to okno dialogowe, należy:

W okienku zadań Znajdź podobne w części Sustainability kliknąć Materiał.

Kryteria wyszukiwania
Właściwość Wyszczególnia właściwości materiałów, na przykład ciepło właściwe, współczynnik sprężystości wzdłużnej itd.
Warunek Ustawia warunek Właściwości używany do znalezienia materiałów o Wartości podobnej do pierwotnego materiału. Na przykład: można wyszukać materiały o wyższej wytrzymałości na rozciąganie w porównaniu z wartością pierwotnego materiału. Ustawienia obejmują jakikolwiek, >, < oraz ~.
Wartość
Jednostki
Przycisk Znajdź podobne Należy ustawić kryteria wyszukiwania dla Warunku i Wartości i kliknąć ten przycisk, aby wyświetlić listę podobnych materiałów w oparciu o ustawienia.

Lista podobnych materiałów

Po kliknięciu Znajdź podobne w części kryteriów wyszukiwania, pojawi się lista podobnych materiałów. Należy wybrać materiały z tej listy, aby zobaczyć ich porównanie z wpływem na środowisko pierwotnego materiału na pulpicie Oddziaływanie na środowisko.

Pokaż tylko wybrane Filtruje listę podobnych materiałów, wyświetlając tylko wybrane materiały. Lista zawiera właściwości materiałów i ich wartości, takie jak współczynnik rozszerzalności cieplnej, ciepło właściwe, gęstość itd. Pierwotny materiał pojawia się w górnym wierszu, nad listą podobnych materiałów.

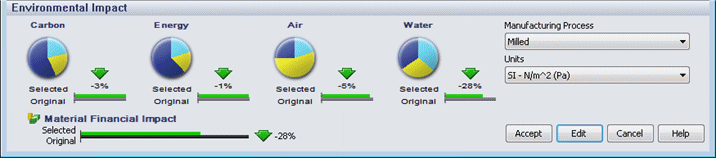

Pulpit oddziaływania na środowisko

Pulpit ten w czasie rzeczywistym podaje informacje zwrotne dotyczące oddziaływania na środowisko materiałów z okna dialogowego Znajdź podobny materiał. Pulpit ten jest podobny do pulpitu Oddziaływanie na środowisko w Okienku zadań Sustainability.

Wykresy kołowe i paski porównania Wykresy kołowe wyświetlają oddziaływanie na środowisko materiału wybranego z listy Podobne materiały. Paski porównują wybrany materiał (Wybrany) do materiału z którym uruchomiliśmy Znajdź podobne (Oryginalny).
Przeglądanie wpływu finansowego materiału Paski porównują wybrany materiał (Wybrany) do materiału z którym uruchomiliśmy Znajdź podobne (Oryginalny).
Proces produkcyjny Ustawia proces produkcyjny dla wybranego materiału.
Jednostki Ustanawia jednostki wykorzystywane do wyświetlania wartości wybranego materiału.
Zaakceptuj Wypełnia część Materiał Okienka zadań Sustainability wykorzystując Klasę i Nazwę wybranego materiału i zamyka okno dialogowe Znajdź podobny materiał.
Edycja Kasuje listę podobnych materiałów i wyświetla domyślne okno kryteriów wyszukiwania, umożliwiając nowe wyszukiwanie podobnych materiałów przy użyciu różnych ustawień.
Anuluj Zamyka okno dialogowe Znajdź podobny materiał.
