Autowymiarowanie, automatyczne przejście w szkicowaniu oraz automatyczne operacje w rysunkach zdecydowanie zwiększają produktywność.
| |
Adnotacje 3D (pasek narzędzi Adnotacje) |
Wstawia adnotacje do dokumentu części lub złożenia. Adnotacje 3D są zorganizowane w widoki adnotacji, które odpowiadają widokom ortograficznym modelu, takim jak przód, dół itd. Można następnie użyć widoków adnotacji w rysunku. Widoki adnotacji są konwertowane na dwuwymiarowe widoki rysunku. Adnotacje wstawiane w modelu są zachowywane w rysunku. |
 |
Elementy modelu (pasek narzędzi Adnotacje) |
Wstawia wymiary, adnotacje i geometrię odniesienia z dokumentu części lub złożenia do rysunku w jednej operacji. Można określić wszystkie wymiary lub tylko te zaznaczone dla rysunków. |
 |

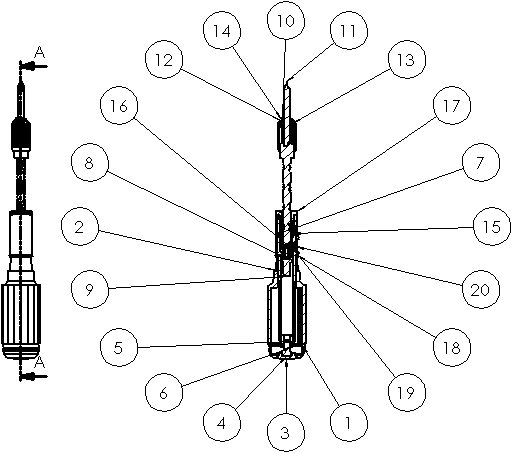

Automatyczny odnośnik (pasek narzędzi Adnotacje) |
Dodaje odnośniki do wszystkich komponentów w widoku rysunku w jednej operacji wybierając układ oraz styl, rozmiar i tekst odnośnika.
|
 |
Inteligentny wymiar, Autowymiarowanie (pasek narzędzi Wymiary/Relacje) |
Wstawia poziome i pionowe wymiary orientacyjne do widoków rysunków jako wymiary linii bazowej, łańcuchowe lub łańcuchy wymiarowe. |
 |
Znaczniki środka (pasek narzędzi Adnotacje) |
Dodaje znaczniki środka do wszystkich odpowiednich elementów w widoku rysunku w jednej operacji, wybierając styl pojedynczy, liniowy lub kołowy, wydłużone linie, czcionkę, kąt i nazwaną warstwę.
|
 |
Linie środkowe (pasek narzędzi Adnotacje) |
Dodaje linie środkowe do wszystkich odpowiednich elementów w widoku rysunku w jednej operacji.
|
W menu można określić, aby następujące elementy były wstawiane automatycznie do nowych widoków rysunków:
- Znaczniki środka
- Linie środkowe
- Odnośniki
- Wymiary zaznaczone dla rysunków
