Wyszczególnia odniesienia, które należy określić podczas wstawiania tej operacji.
Gdy zdefiniujemy obciążenie lub umocowanie i dodamy je do biblioteki, oprogramowanie utworzy co najmniej jeden element w folderze Odniesienia z biblioteki. Folder Odniesienia z biblioteki wyszczególnia wszystkie wybory związane z definiowaniem operacji obciążenia, umocowania lub połączenia z biblioteki.
Na przykład: podczas definiowania obciążenia, umocowania lub połączenia, wybieramy element obciążenia/umocowania/połączenia, geometrię odniesienia definiującą kierunek (jeśli to stosowne) oraz podajemy wartości numeryczne dla tego obciążenia, umocowania lub połączenia. Podczas dodawania operacji do biblioteki oprogramowanie tworzy element w folderze Library References dla każdego wyboru dokonanego podczas definiowania danej operacji. Elementy odpowiadające wartościom operacji są tworzone w folderze Wartości z biblioteki zgodnie z poniższym opisem.

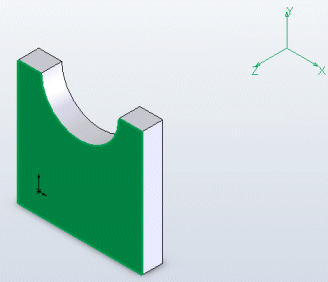

Rozważmy następujący dokument części z biblioteki.
|
Umocowanie-1 jest zdefiniowane na podświetlonej ścianie tak, że ściana nie może poruszać się w żadnym kierunku (tj. umocowanie nieruchome).
Gdy Umocowanie-1 jest dodawane do biblioteki, pojawia się jako:
|
|
Siła-1 jest zdefiniowana na zakrzywionej ścianie tak, że jej komponent promieniowy i osiowy (w odniesieniu do Osi1) mają niezerowe wartości.
Gdy Siła-1 jest dodawana do biblioteki, pojawia się jako:
|
|
OdległeObciążenia-1 są definiowane na podświetlonej ścianie przy użyciu Układu współrzędnych1 w charakterze odniesienia.
Gdy OdległeObciążenia-1 są dodawane do biblioteki, pojawiają się jako:
|
