Podczas tworzenia badania, program automatycznie ustala typ siatki jako bryłowy, skorupowy lub mieszany w oparciu o istniejącą geometrię.
Tworzenie siatki skorupy
| Arkusze blachy |
Arkusze blachy o jednorodnych grubościach (za wyjątkiem badania testu upuszczenia) są przez program automatycznie traktowane jako skorupy. Oprogramowanie wyodrębnia powierzchnie środkowe i generuje siatkę skorupy na powierzchni środkowej. |
| Geometrie powierzchniowe
|
Geometrie powierzchniowe są przez program automatycznie traktowane jako skorupy. Siatka skorupy jest generowana na powierzchni (zlokalizowana na powierzchni środkowej skorupy).
|
| Części bryłowe |
Dla części bryłowych siatka nie jest tworzona przy użyciu elementów skorupy. Tym niemniej możliwe jest utworzenie geometrii powierzchniowej ze ściany bryły. Wykonać jedną z poniższych czynności:
- Otworzyć dokument części i kliknąć . Następnie wybrać ścianę bryły do odsunięcia oraz określić kierunek i odległość odsunięcia.
- Kliknąć , aby wstawić powierzchnię środkową pomiędzy parę ścian.
Gdy w modelu występują różne geometrie, program automatycznie tworzy siatkę mieszaną.
|
Przypisywanie grubości
| Arkusz blachy |
Program automatycznie wyodrębnia i przypisuje do skorupy grubość arkusza blachy. Nie można modyfikować grubości. Można wybierać pomiędzy wyrażeniem skorupy cienkiej i grubej. |
| Geometria powierzchniowa
|
Program domyślnie przypisuje zerową grubość. Można modyfikować grubość skorupy w menedżerze właściwości PropertyManager . Można również wybierać pomiędzy wyrażeniem skorupy cienkiej i grubej.
|
Generalną zasadą jest, że cienkich skorup należy używać, gdy stosunek grubości do rozpiętości jest mniejszy od 0,05.
Stosowanie obciążeń, umocowań i sterowania siatki
| Arkusz blachy |
Obciążenia i umocowania są automatycznie transferowane do powierzchni środkowej.
- Aby zastosować umocowanie, obciążenie lub sterowanie siatki do krawędzi skorupy, należy wybrać skojarzoną ścianę bryły.
- Aby zastosować umocowanie, obciążenie lub sterowanie siatki do wierzchołka skorupy, należy wybrać skojarzoną krawędź bryły.
|
| Geometria powierzchniowa
|
- Zastosować obciążenie lub umocowanie do krawędzi i/lub wierzchołków powierzchni.
- Można zastosować nacisk na krawędzi skorupy. Nacisk jest określany na powierzchnię jednostkową. Program wewnętrznie wykorzystuje grubość skorupy. Równoważna siła stosowana do krawędzi jest równa wartości ciśnienia razy długość krawędzi, razy grubość skorupy.
Ponieważ elementy skorupy mają obrotowe stopnie swobody, konieczne jest rozróżnienie pomiędzy opcjami Nie poruszający się (bez translacji) oraz Nieruchoma geometria (bez translacji i bez obrotu). Można również stosować momenty skupione przy użyciu menedżera właściwości PropertyManager Siła/Moment obrotowy.
|
Tworzenie siatki
Należy zastosować żądane sterowanie siatki na odpowiednich ścianach, krawędziach i wierzchołkach. Przed utworzeniem siatki należy sprawdzić aktywne opcje tworzenia siatki i zdefiniować wszystkie żądane sterowania siatki.
Podczas edytowania skorupy można wybrać wyrażenie skorupy cienkiej lub grubej. Skorup cienkich można używać, gdy stosunek grubości do rozpiętości jest mniejszy lub równy 0.05.
Skorupy w kształcie litery T i przecinające się
Pomimo, że prawidłowe zorientowanie skorup na arkuszach blachy jest możliwe, nie jest możliwe dokonanie tego na skorupach w kształcie litery T i przecinających się. W takich przypadkach niektóre krawędzie będą miały źle wyrównane elementy. W wyniku tego naprężenia węzłowe nie są prawidłowe na tych krawędziach. Zaleca się wyświetlenie naprężeń elementowych dla takich modeli, ponieważ nie zachodzi wtedy uśrednianie międzyelementowe.
Przykład
 |
 |
| Model w kształcie litery T
|
Siatka skorupy modelu
|
 |
| Siatka skorupy modeli w kształcie litery T zawsze generuje skorupy, których nie można spójnie wyrównać.
|
Przeglądanie wyników naprężeń dla skorup

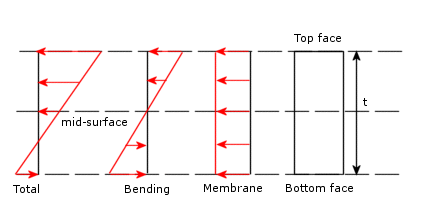

Podczas wyszczególniania lub wykreślania wyników naprężeń można wybrać jedną z poniższych opcji:
| Góra |
Całkowite naprężenia (błonowe + zginające) na górnej ścianie |
| Dół |
Całkowite naprężenia (błonowe + zginające) na dolnej ścianie |
| Membrana |
Komponent naprężenia błonowego |
| Zginanie |
Komponent naprężenia zginającego |
Szczegółowe informacje zawiera temat Przeglądanie wyników.
Mimo iż wyniki przemieszczenia w badaniach statycznych i wyniki temperatury w badaniach termicznych nie zmieniają się, jeżeli skorupy nie są wyrównane, zaleca się wyrównywanie skorup w przypadku wszystkich badań. Kliknąć Automatyczne wyrównanie powierzchni skorupy w obszarze Opcje domyślne > Siatka, aby zezwolić programowi na automatycznie wyrównanie powierzchni skorupy.
