Menedżer właściwości PropertyManager Edytuj spłaszczoną trasę

Narzędzia edycji (adnotacja)

Narzędzie Opis
PM_EditFlatRte_Drag.gif Przeciągnąć. Pozwala na przeciągnie dowolnego punktu lub linii szkicu w rozwiniętej trasie. Należy wybrać Odwróć wybór, aby wybrać uzupełniające segmenty z drugiej strony segmentu szkicu.
PM_EditFlatRte_Horizontal.gif Poziome. Powiązuje wybrany segment poziomo i pozwala na przełączanie pomiędzy poziomymi pozycjami segmentu.
PM_EditFlatRte_Vertical.gif Pionowe. Powiązuje wybrany segment pionowo i pozwala na przełączanie pomiędzy pionowymi pozycjami segmentu.
PM_EditFlatRte_DeleteRelations.gif Usuń relacje. Usuwa powiązanie poziome lub pionowe segmentu szkicu, umożliwiając jego umieszczenie pod kątem. Po usunięciu relacji, należy kliknąć Przeciągnij PM_EditFlatRte_Drag.gif, aby zmienić pozycję segmentu.
fanout_button Rozstrzel. Umożliwia obsługiwanie i pozycjonowanie rozstrzelonych segmentów. Wybrać Kąt położenia, aby określić położenie rozstrzelonego segmentu względem bazowego. Wybrać Kąt odstępów, aby określić odstęp pomiędzy rozstrzelonymi segmentami.

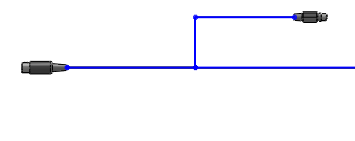

Przykład: Pozioma

Aby powiązać segment tak aby był poziomy, należy:

  1. Kliknąć Poziome PM_EditFlatRte_Horizontal.gif.
  2. Wybrać segment szkicu.


  3. Kliknąć w pustym miejscu obszaru graficznego.

    Segment zostanie powiązany poziomo.

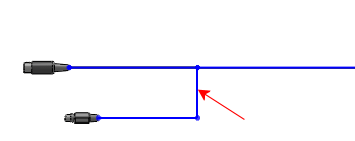

Przykład: Pionowa

Aby przełączać segment pionowo, należy:

  1. Kliknąć Pionowe PM_EditFlatRte_Vertical.gif.
  2. Wybrać segment szkicu.


    Wskaźnik zmieni się na następujący: pointer_toggle_segment.gif.

  3. Kliknąć prawym przyciskiem myszy.

    Segment zostanie odwrócony w pionie.


Przykład: Usuń relacje

Aby usunąć relacje, należy:

  1. Kliknąć Usuń relacje PM_EditFlatRte_DeleteRelations.gif.
  2. Wybrać segment szkicu.


  3. Kliknąć Przeciągnij PM_EditFlatRte_Drag.gif.
  4. Przeciągnąć segment, aby umieścić go pod kątem.
