Zalecenie: Należy używać komponentów posiadających pojedynczy punkt połączenia, zamiast wielu punktów połączenia. Złącza z pojedynczym punktem połączenia ułatwiają wyznaczanie trasy ponieważ nie są potrzebne przewody pomiędzy zespołem przewodów a każdym wtykiem złącza. Dodatkowe oprzewodowanie potrzebne w przypadku złącz z wieloma punktami połączenia zwiększa poziom skomplikowania złożenia i wpływa na wydajność. Złącz z wieloma punktami połączenia należy używać tylko wtedy, gdy złącza z pojedynczym punktem połączenia są nieodpowiednie.

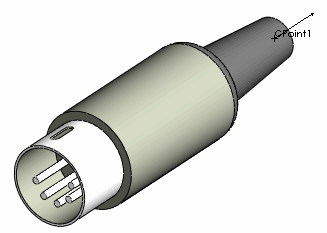

Zalecenie: W przypadku złącz z pojedynczym punktem połączenia, punkt połączenia należy umieścić w miejscu, gdzie przewody lub kable wchodzą lub wychodzą ze złącza, na przykład na końcu przepustu kablowego, jak na poniższej ilustracji. Punkt ten może również być odsunięty od tylnej części złącza.
Punkt połączenia posiada atrybut Dodatkowa długość przewodu wewnętrznego w menedżerze właściwości PropertyManager Punkt połączenia. Należy ustawić wartość długości tak, aby przewód był wystarczająco długi, aby wykonać połączenie pomiędzy punktem połączenia, a najbardziej oddalonym wtykiem.
W przypadku złącz z wieloma punktami połączenia należy dodać punkt połączenia dla każdego wtyku i użyć narzędzia ID punktu połączenia schematu wtyku, aby wskazać wtyk reprezentowany przez punkt połączenia. Można użyć narzędzia Automatyczna trasa, aby wspomóc wyznaczanie trasy przewodów do każdego wtyku złącza.
Zalecenie: Należy dodać odniesienie komponentu dla każdego złącza. Gdy projekt zawiera kilka podobnych złącz, zwykle użyteczne jest nadanie opisowej nazwy każdemu z indywidualnych wystąpień. Należy kliknąć złącze prawym przyciskiem myszy, wybrać Właściwości komponentu i wprowadzić unikatową nazwę w części Odniesienie komponentu w oknie dialogowym Właściwości komponentu. Odniesienia te są dodawane automatycznie do złączy podczas tworzenia trasy przy pomocy listy od-do
