Tworzenie ramek granicznych

Aby utworzyć ramkę graniczną, należy:

  1. Otworzyć część zawierającą elementy listy elementów ciętych w drzewie operacji FeatureManager.



  2. W drzewie operacji FeatureManager:
    1. Kliknąć prawym przyciskiem myszy Lista elementów ciętychFM_CutList_NeedsUpdate.gif i wybrać Aktualizuj.
    2. Kliknąć prawym przyciskiem myszy Lista elementów ciętychFM_Weldment_Table.gif i wybrać Utwórz ramkę graniczną.

      Ramki graniczne tworzone są dla każdego elementu listy elementów ciętych w modelu, ale na obszarze graficznym są ukryte.

    3. Rozwinąć Listę elementów ciętychFM_Weldment_Table.gif.
    4. W Element listy elementów ciętychFM_folder.gif kliknąć Ramka graniczna_Element listy elementów ciętychFM_3D_Sketch_Hidden.png, a następnie kliknąć Pokażmenu_Show.gif.
    5. Ponownie kliknąć Ramka graniczna_Element listy elementów ciętychFM_3D_Sketch.gif.

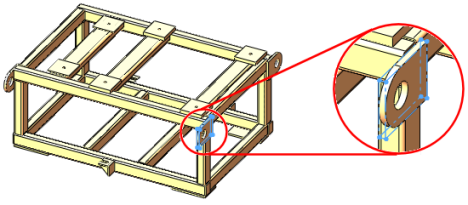

      Pojawi się ramka graniczna.

    6. Kliknąć prawym przyciskiem myszy Element listy elementów ciętych FM_folder.gif i wybrać Właściwości.

      Okno dialogowe Właściwości Listy elementów ciętych wyświetli Grubość ramki granicznej 3D, Szerokość ramki granicznej 3D, Długość ramki granicznej 3D i Objętość ramki granicznej 3D. Jeśli jest tworzony rysunek, wartości te pojawią się na liście materiałów.

    7. Kliknąć OK.
