Wymiarowanie do uchwytów splajnu

Aby zwymiarować uchwyty splajnu, należy użyć narzędzia Inteligentny wymiarTool_Smart_Dimensions_Relations.gif (pasek narzędzi Wymiary/Relacje).

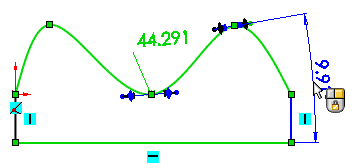

Przykład uchwytów splajnu:



Możliwe jest dodawanie wymiarów dla:

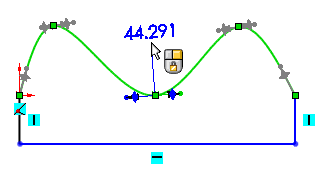

  • Możliwe jest dodawanie wymiarów dla:PM_Tangent_Magnitude_1.gif i Obciążenie styczne 2PM_Tangent_Magnitude_2.gif

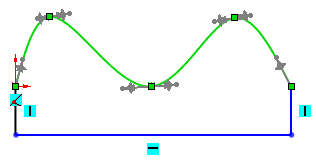

  • Wymiarowanie do uchwytów splajnu umożliwia:PM_Tangent_Radial_Direction.gif
Wymiarowanie do uchwytów splajnu umożliwia:
  • Ustawianie tych wartości w obszarze graficznym zamiast w menedżerze właściwości PropertyManager.
  • Sterowanie obciążeniem stycznym i kierunkiem w tabelach konfiguracji.

Aby dokonać wymiarowania do uchwytów splajnu, należy:

  1. W trybie Obciążenie styczne w menedżerze właściwości PropertyManager Splajn w części Parametry, wybrać Sterująca styczność.


  2. Kliknąć Inteligentny wymiar (pasek narzędzi Wymiary/Relacje) lub Narzędzia > Wymiary > Inteligentny.
  3. Wybrać splajn, aby wyświetlić jego uchwyty.

    Dla Obciążenia stycznego 1 PM_Tangent_Magnitude_1.gif-Obciążenia stycznego 2PM_Tangent_Magnitude_2.gif
    1. Wybrać dowolny uchwyt na dowolnym końcu i kliknąć, aby umieścić wymiar.
    2. Ustawić wymiar w polu Modyfikuj.
    Dla Kierunku promieniowego styczności
    1. Wybrać dowolny uchwyt na dowolnym końcu, linii poziomej i kliknąć, aby umieścić wymiar.
    2. Ustawić wymiar w polu Modyfikuj.
