Używanie szkła powiększającego

Szkło powiększające służy do sprawdzania modelu i dokonywania wyborów bez zmieniania widoku ogólnego. Czynności te ułatwiają wybieranie elementów do operacji, takich jak tworzenie wiązań.

Aby użyć szkła powiększającego do ułatwienia wyboru elementów w złożeniu, należy:

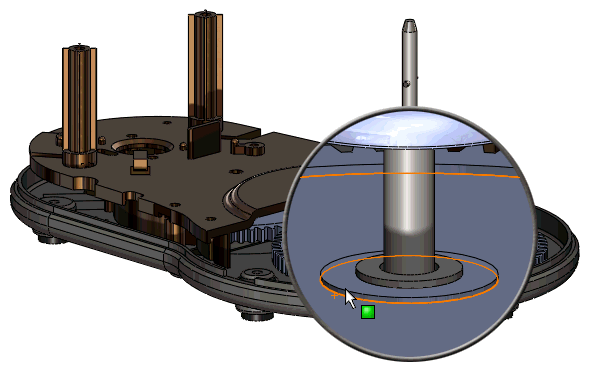

  1. Przytrzymać wskaźnik nad obszarem, który chcemy przeanalizować i nacisnąć G.

    Otwarte zostanie szkło powiększające.

    Aby dostosować skrót klawiaturowy używany do uruchomienia szkła powiększającego, należy kliknąć Narzędzia > Dostosuj . Na karcie Klawiatura wyszukać Szkło powiększające i wprowadzić klawisz skrótu.

  2. Przemieścić wskaźnik po modelu.

    Szkło powiększające będzie się przemieszczać, zachowując ten sam stopień powiększenia. Model pozostanie nieruchomy.

    Aby uzyskać lepszą kontrolę nad ruchami, należy nacisnąć Ctrl + środkowy przycisk i przeciągnąć, aby przesuwać Pointer_Move.gif przy użyciu szkła powiększającego.

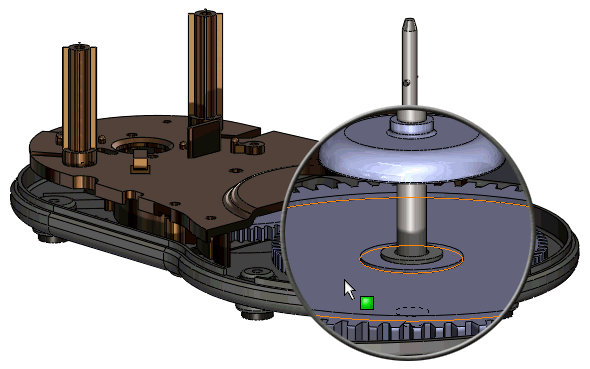

  3. Obracać kółkiem myszy, aby powiększyć.

    Model pozostanie nieruchomy podczas powiększania obszaru szkła powiększającego.

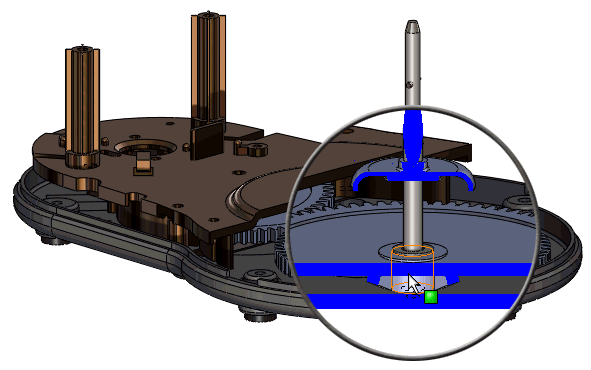

  4. Nacisnąć Alt i obracać kółkiem myszy, aby wyświetlić widok przekroju równoległy do ekranu.

  5. Ctrl + wybór elementów.

    Szkło powiększające jest zamykane w przypadku wybrania elementu bez naciśnięcia Ctrl.

  6. Dokończyć czynność, taką jak np. tworzenie wiązania.
  7. Kliknąć, aby zamknąć szkło powiększające. Można również nacisnąć G lub Esc.
