Używanie konwertowania elementów

Aby dokonać rzutowania elementu, należy:

  1. W otwartym szkicu, kliknąć krawędź modelu, pętlę, ścianę, krzywą, zewnętrzny konturu szkicu, zestaw krawędzi lub zestaw krzywych.

    Można również kliknąć element po kliknięciu narzędzia Konwertuj elementyTool_Convert_Entities_Sketch.gif.
    Przykłady:

    Wybrać ścianę do konwertowania krawędzi ściany.



    Wybrać ścianę, a następnie nacisnąć Ctrl, aby wybrać krawędź pętli. Oprogramowanie wybiera tylko pętlę.

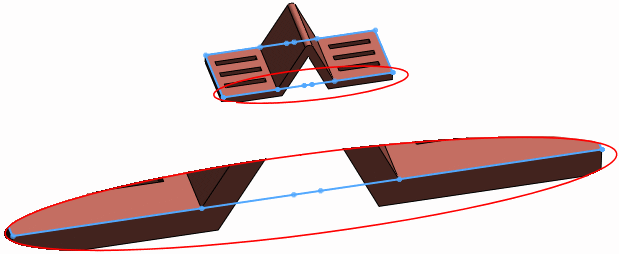

    Wybrać sąsiadujące ściany, aby uzyskać cały zarys ścian. Segmenty linii odpowiadają każdej ścianie.

  2. Kliknąć Konwertuj elementyTool_Convert_Entities_Sketch.gif (pasek narzędzi Szkic) lub Narzędzia > Narzędzia szkicu > Konwertuj elementy.

    Zostaną utworzone następujące relacje:

    Na krawędzi sketch_relation_On_Edge.gif Tworzona pomiędzy nową krzywą szkicu a elementem, dzięki czemu krzywa jest aktualizowana jeżeli element ulegnie zmianie.
    Nieruchome Tworzona wewnętrznie w punktach końcowych szkicu, aby szkic pozostawał w stanie "całkowicie zdefiniowanym". Relacja wewnętrzna nie jest wyświetlana gdy użyjemy polecenia Wyświetlaj/usuń relacje. Relację Unieruchomione należy usunąć przeciągając punkty końcowe.
    Jeżeli tworzysz komponent lub operację w kontekście złożenia i opcja Nie twórz odniesień zewnętrznych do modelu została wybrana w Narzędzia > Opcje > Odniesienia zewnętrzne, to opisane wyżej relacje szkicu nie są tworzone. Patrz: Kontrola tworzenia odniesień zewnętrznych.

  3. W menedżerze właściwości PropertyManager, kliknąć Wybierz łańcuch, aby konwertować wszystkie sąsiadujące elementy szkicu.
  4. Kliknąć PM_OK.gif.
