Aby wstawić widok pozycji alternatywnej, należy:
- Wstawić widok modelu złożenia przy użyciu orientacji potrzebnej dla Widoku pozycji alternatywnej. Pozycja złożenia w jego pozycji początkowej.
- Kliknąć Widok pozycji alternatywnej
na pasku narzędzi Rysunek lub .
Pojawi się menedżer właściwości PropertyManager Pozycja alternatywna. Pojawi się monit o wybranie widoku rysunku, w którym ma być wstawiona pozycja alternatywna.
- W części Konfiguracja, należy wybrać jedną z możliwości:
| Opcja |
Opis |
|---|
| Nowa konfiguracja |
W polu pojawi się nazwa domyślna. Można zaakceptować nazwę domyślną lub wpisać wybraną przez siebie nazwę. |
| Istniejąca konfiguracja |
Wybrać spośród istniejących konfiguracji złożenia, które pojawiają się na liście. |
- Kliknąć
. Rezultatem jest jedna z poniższych:
- Nowa konfiguracja - Jeżeli dokument złożenia nie jest jeszcze otwarty, to zostanie on otwarty automatycznie. Orientacja widoku złożenia zmienia się na tą widoku rysunku. Złożenie pojawi się z otwartym menedżerem właściwości PropertyManager Przenieś komponent i uaktywnioną opcją Swobodne przeciągnięcie. Należy przejść do Kroku nr 5.
- Istniejąca konfiguracja - Pozycja alternatywna wybranej konfiguracji pojawi się w widoku rysunku, a menedżer właściwości PropertyManager zostanie zamknięty. Widok jest ukończony. Żadne dalsze czynności nie są konieczne .
- Aby przenieść komponenty złożenia w żądane położenie można użyć dowolne z narzędzi Przenieś komponent. W menedżerze właściwości PropertyManager, w części Opcje, użyć Wykrywania kolizji i Zatrzymaj przy kolizji, aby zatrzymać ruch.
-
Kliknąć , aby zamknąć menedżer właściwości PropertyManager Przenieś komponent i powrócić do rysunku.

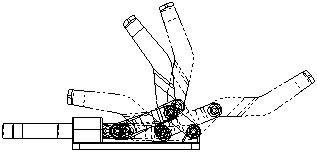

Pozycja alternatywna konfiguracji złożenia pojawi się w widoku rysunku oznaczona linią długa kreska dwie kropki, a menedżer właściwości PropertyManager Pozycja alternatywna zostanie zamknięty.
- Utworzyć tyle Widoków pozycji alternatywnej ile jest potrzebne przy użyciu tych samych kroków.
