Sprawdzanie symetrii złożenia

Aby sprawdzić symetrię komponentów złożenia względem płaszczyzny, należy:

  1. Kliknąć Sprawdzenie symetritool_symmetry_check_utilities.gif (pasek narzędzi Narzędzia).
  2. Dla Parametry analizy, wybrać jedną z poniższych możliwości:
    • Pojedyncza płaszczyzna, aby testować symetrię względem wybranej Płaszczyzny.

    • Dwie równoległe ściany, aby testować symetrię względem płaszczyzny w połowie pomiędzy i równolegle do wybranych Ścian.

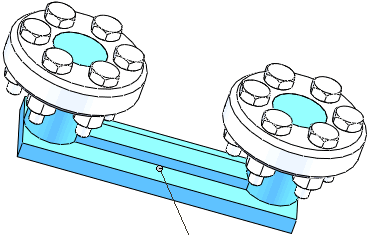

    • Dwa punkty, aby testować symetrię względem płaszczyzny prostopadłej do linii w połowie pomiędzy dwoma wybranymi Punktami.

  3. Dla złożeń z podzespołami, należy wybrać Traktuj podzespoły jako komponenty, zależnie od potrzeb.

    Wybranie tej opcji sprawdza symetrię pod kątem podzespołów w obrębie złożenia, ignorując komponenty podzespołu. Anulowanie jej wyboru uwzględnia komponenty podzespołu w sprawdzeniu symetrii złożenia.

  4. Aby modyfikować kolor dla sprawdzonych symetrycznych komponentów złożenia, należy:
    1. W Ustawienia kolorów, wybrać Symetryczne komponenty i kliknąć Edytuj kolor.
    2. Zmodyfikować kolor i kliknąć OK.

    Podobnie, można modyfikować ustawienia koloru dla asymetrycznych komponentów.

  5. Kliknąć Sprawdź.

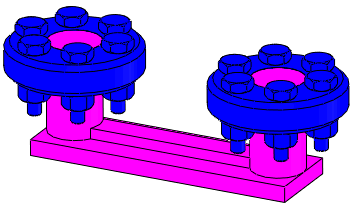

    Sprawdzone symetryczne i asymetryczne komponenty złożenia są wyświetlone w swoich przypisanych kolorach.

  6. Kiedy wybierzmy komponent złożenia wyszczególniony w Wyniki sprawdzenia symetrii, komponent jest podświetlony w obszarze graficznym.

  7. Aby zapisać raport sprawdzenia symetrii, należy kliknąć Zapisz raport.
  8. Zamknąć menedżera właściwości PropertyManager Sprawdzenie symetrii lub kliknąć Sprawdź ponownie, aby uruchomić kolejne sprawdzenie symetrii.
