SolidWorks® Toolbox zawiera bibliotekę standardowych części, która jest całkowicie zintegrowana z SolidWorks. Użytkownicy Toolbox wybierają standard i typ części, a następnie przeciągają komponent Toolbox do złożenia. Administrator Toolbox może umieścić komponenty toolbox w centralnej lokalizacji sieciowej i tak zorganizować Toolbox, aby zawrzeć tylko części, które spełniają korporacyjne standardy produkcyjne. Może on również sterować dostępem do biblioteki Toolbox, uniemożliwiając użytkownikom zmienianie komponentów Toolbox, określać sposób postępowania z plikami komponentów oraz przypisywać numery części i inne dostosowane właściwości do komponentów Toolbox.
Kto administruje biblioteką Toolbox?
Podczas dostosowywania oferty Toolbox tak, by zawierała tylko wybrane rozmiary komponentów i standardy, dokonuje się również dostosowania rozmiarów otworów oferowanych przez Kreator otworów i oferty łączników Smart Fastener.
Administrator biblioteki Toolbox zarządza plikami CAD wielokrotnego użycia w Bibliotece projektu SolidWorks.
Administrator zaznajomiony jest ze standardami wymaganymi w danej organizacji, a także komponentami, takimi jak nakrętki i śruby, których użytkownicy potrzebują na co dzień. Dodatkowo należy znać numer części, opis i materiał wymagany dla każdego typu komponentu Toolbox.
Określanie lokalizacji folderu Toolbox
Folder Toolbox jest centralną lokalizacją dla komponentów Toolbox. Folder Toolbox musi być dostępny dla wszystkich użytkowników.
Administrator Toolbox decyduje o miejscu lokalizacji folderu Toolbox w sieci.
Lokalizację folderu Toolbox można ustawić podczas instalacji Toolbox.
Uporządkowanie Toolbox

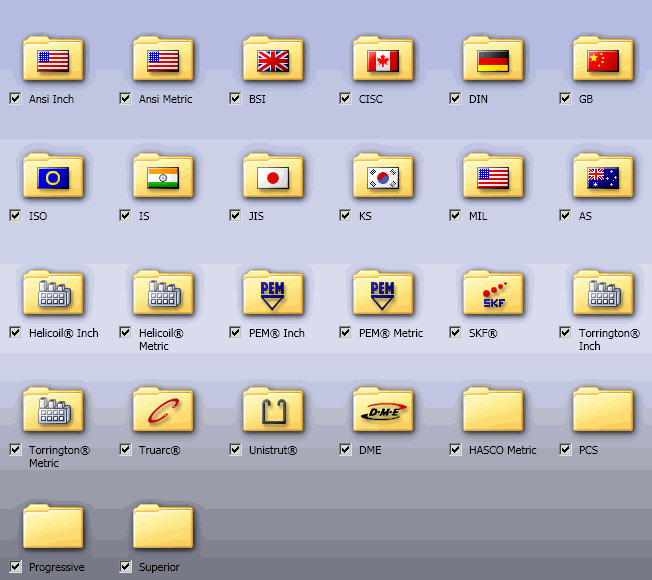

Domyślnie Toolbox zawiera ponad 2000 typów komponentów różnych rozmiarów dla 12 standardów narzędziowych, a także inną specyficzną zawartość branżową, co daje w efekcie miliony komponentów.
Administrator Toolbox filtruje domyślną ofertę Toolbox tak, by użytkownicy Toolbox mieli dostęp tylko do tych komponentów, których wymaga dana organizacja. Okrojenie rozmiarów biblioteki Toolbox zwiększa jej sprawność. Użytkownicy poświęcają mniej czasu na wyszukiwanie komponentów i podejmowanie decyzji, których należy użyć.
Określanie typu pliku komponentu
Administrator Toolbox decyduje o sposobie definiowania różnych rozmiarów plików komponentów Toolbox w złożeniu:
- Jako konfiguracje pojedynczego pliku części
- Jako oddzielne pliki części dla każdego rozmiaru
Przypisywanie numerów części
Administrator Toolbox może przypisywać numery części i inne właściwości dostosowane, takie jak materiał, do komponentów Toolbox zanim użytkownicy utworzą odniesienia do nich, co usprawnia projektowanie złożeń i generowanie list materiałów (LM). W przypadku wcześniejszego przypisania numerów części i właściwości, użytkownicy nie muszą tego robić za każdym razem, gdy tworzą odniesienie do komponentu Toolbox.
