Warstwy

W SolidWorks możemy określić kolor, styl i grubość linii w nazwanych warstwach. Możemy przenosić obiekty do warstw oraz włączać i wyłączać warstwy. Lista warstw jest wbudowana w wiele okien dialogowych adnotacji i wymiaru.

Możemy również formatować linie indywidualnie używając narzędzia Format linii. Można określić grubość i styl linii na poziomie dokumentu. Kliknąć Narzędzia > Opcje > Właściwości dokumentu i ustawić Krój linii, Styl linii i Grubość linii.

Warstwy są używane rzadziej w SolidWorks niż w systemach 2D CAD. SolidWorks ma wiele arkuszy rysunku i możemy ukrywać i pokazywać widoki rysunku, komponenty złożenia, linie i różne inne elementy bez używania warstw.

Poza tworzeniem warstw w SolidWorks możemy importować do SolidWorks rysunki 2D CAD z warstwami. Wszystkie warstwy 2D CAD są zachowane w SolidWorks. Przy eksportowaniu z SolidWorks możemy mapować typy elementów do określonych warstw.

Pasek narzędzi Warstwa zawiera listę warstw w rysunku oraz narzędzie Właściwości warstwy.

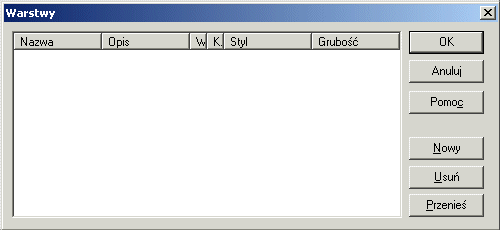

Kliknąć Właściwości warstwy, aby wywołać okno dialogowe Warstwy. Utworzyć nowe warstwy i określić Kolor, Styl i Grubość linii w każdej warstwie.
