Lista as referências que você precisa especificar quando insere este recurso.
Quando você define uma carga ou acessório de fixação e o adiciona a uma biblioteca, o software cria pelo menos um item na pasta Referências de biblioteca. A pasta Referências de biblioteca lista todas as seleções relacionadas à definição de uma carga, acessório de fixação ou recurso de biblioteca de conexões.
Por exemplo, quando define uma carga, acessório de fixação ou conexão, você seleciona uma entidade de carga/acessório de fixação/conexão, uma geometria de referência para definir a direção (se for o caso) e fornece valores numéricos para a carga, acessório de fixação ou conexão. Quando você adiciona o recurso à biblioteca, o software cria um item na pasta Referências de biblioteca para cada seleção que você fez ao definir o recurso. Itens correspondentes aos valores do recurso são criados na pasta Valores de biblioteca como descrito na seção a seguir.
Considere o seguinte documento de peça de biblioteca:
|

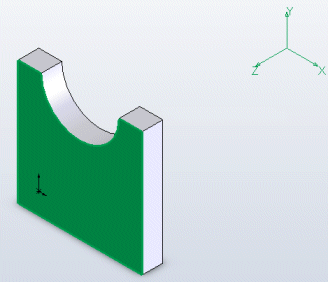

Restrição-1 é definida na face realçada, de maneira que a face não pode se mover em nenhuma direção (ou seja, uma restrição fixa)
Quando Restrição-1 é adicionada à biblioteca, ela é exibida como:
|
|
Força-1 é definida na face curva, de maneira que seus componentes radial e axial (usando Eixo1 como referência) possuem valores diferentes de zero
Quando Força-1 é adicionada à biblioteca, ela é exibida como:
|
|
CargasRemotas-1 são definidas na face realçada, com o Sistema de coordenadas1 como referência
Quando CargasRemotas-1 são adicionadas à biblioteca, elas são exibidas como:
|
