Substituir referência de montagem com referência de montagem

Você pode alterar as referências a arquivos de uma montagem a uma peça.

Neste exemplo, a substituição de uma montagem de chapa metálica por uma peça de chapa metálica em uma vista de desenho. A peça de chapa metálica foi criada pela remoção das porcas PEM da montagem da chapa metálica.

Montagem da chapa metálica	Porcas PEM	Peça de chapa metálica

1. Abra o arquivo de desenho que você salvou no módulo anterior, sheet_metal_2_nut.SLDDRW.

   O desenho da montagem da chapa metálica com duas porcas PEM é exibido.



2. Clique em Substituir o modelo (barra de ferramentas Desenho) ou Ferramentas > Substituir o modelo.
3. No PropertyManager, em Vistas selecionadas, clique em Todas as vistas.
4. Em Novo modelo, procure e selecione install_dir\\samples\whatsnew\drawings\replace_model_in_view\sheet_metal_1.SLDPRT e clique em e clique em Abrir.
5. Clique em .

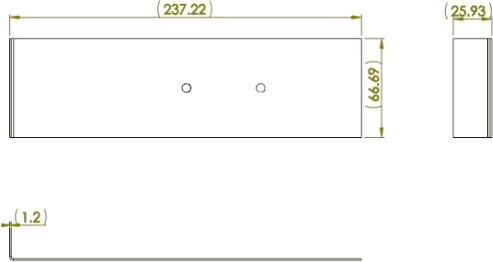

   O desenho é atualizado para mostrar uma peça de chapa metálica com porcas PEM removidas, mas de resto é idêntico ao desenho da montagem da chapa metálica.



6. Feche o desenho sem salvá-lo.
