Visão geral do PropertyManager

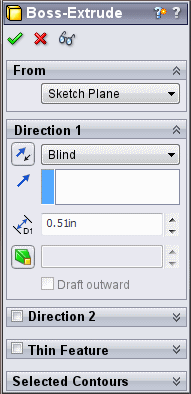

O Gerenciador de Propriedades é um meio para definir propriedades e outras opções para muitos comandos do SolidWorks.

O PropertyManager é exibido na guia PropertyManager , no painel à esquerda da área de gráficos. Ele é aberto quando você seleciona entidades ou comandos definidos no PropertyManager. Você pode determinar se ele deve ser aberto em outras situações em Ferramentas > Opções > Opções do sistema > Geral .



Barra de título O ícone do recurso solid_bodies.png e nome do recurso (Extrusão1, por exemplo) (somente para leitura).
Botões
OK Aceita as seleções, executa o comando e fecha o PropertyManager.
cancel.png Cancelar Ignora todas as seleções e fecha o PropertyManager.
Visualização Exibe uma visualização do recurso.
Ajuda Abre o tópico de ajuda correspondente.
Manter visível Mantém o PropertyManager aberto.
back.png Voltar Volta à etapa anterior.
Avançar Avança para a etapa seguinte.
undo.png Desfazer Desfaz a ação executada anteriormente.
Mensagem

Uma caixa de texto o orienta para a etapa seguinte, geralmente listando várias maneiras de implementar a próxima ação.
Caixas de grupo Uma coleção de botões, caixas de lista e caixas de seleção relacionadas, com o título do grupo (Direção 1, por exemplo), que pode ser expandida ou recolhida .
Caixas de seleção Recebe as seleções na área de gráficos ou na árvore de projetos do FeatureManager. Quando ativas, as caixas são exibidas em rosa. Quando você seleciona um item na caixa de seleção, ele é realçado na área de gráficos. Para excluir as seleções de uma caixa, clique com o botão direito e escolha Excluir (para um item) ou Limpar seleções (para todos os itens).

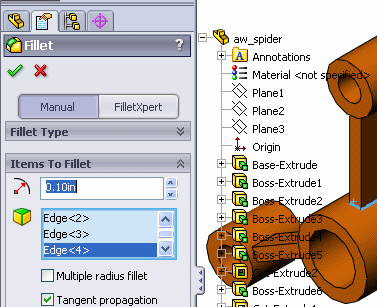

Árvore de projeto flyout do FeatureManager

Clique na barra de título do PropertyManager para exibir a árvore de projeto flyout do FeatureManager na área de gráficos.

Controles vertical e horizontal

Quando você cria novos documentos, o PropertyManager é aberto na largura ideal. Você pode arrastar a divisória que separa o PropertyManager da área de gráficos para redefinir sua largura. Ela assume automaticamente a largura ideal para a exibição do PropertyManager.

Uma barra permite dividir o painel esquerdo para exibir qualquer combinação das guias PropertyManager, árvore de projeto do FeatureManager, ConfigurationManager e as guias de produtos de terceiros. Quando o ponteiro mudar para , arraste a barra de divisão horizontal para baixo. Para retornar ao painel simples, clique duas vezes na barra de divisão ou arraste-a para cima até o topo do painel.

Tornar o PropertyManager flutuante ou fixá-lo

Para tornar o PropertyManager flutuante, arraste sua barra de título para fora da posição onde ele está fixado. Depois disso, você pode arrastar o PropertyManager para qualquer local, dentro ou fora da janela do SolidWorks.

Para fixar uma janela flutuante do PropertyManager:

  • Enquanto arrasta o PropertyManager na janela do SolidWorks, mova o ponteiro para um ícone de fixação:

    Fixar no canto superior esquerdo como guia
    Fixar no canto superior esquerdo da área de gráficos
    Fixar no canto inferior esquerdo
    Fixar no canto inferior direito

Clique duas vezes na barra de título do PropertyManager flutuante para que ele retome sua última posição fixa.
