Можно использовать инструмент "Обозначение отверстия" для создания условных обозначений для прорезей в мастере "Отверстие под крепеж".
Файл определения формата обозначения отверстия, каталог_установки\SolidWorks Corp\SolidWorks\lang\language\calloutformat.txt был изменен записями о новых прорезях для каждой комбинации прорезей. Были добавлены новые разделы для потайной, обычной и обработанной цекованием прорези.
Условные обозначения для прорезей находятся в конце каждого стандарта, поэтому их легко найти, если необходимо внести изменения, или скомбинировать с уже измененным файлом calloutformat.txt.

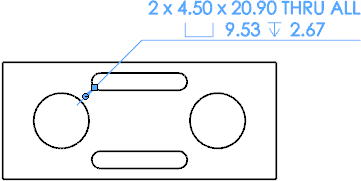

Можно повторно прикрепить выноску условного обозначения к прорези в любой точке дуги прорези. Выноска всегда указывает на центр дуги. Вы можете управлять углом с помощью Выноска привязки угла по радиусу/диаметру. Для доступа к этому параметру нажмите .
Условное обозначение отображает все размеры, относящиеся к прорези, отмеченные для чертежа, а также примечание THRU-ALL или обозначение глубины, если прорезь не сквозная.
Длина прорези определяется длиной касательной к основной детали прорези, а не касательными к области цековки и зенковки.
