Черчение в системе SolidWorks

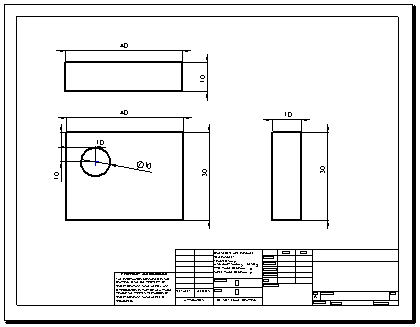

Можно начертить чертеж в SolidWorks без создания модели.

Чтобы начертить чертеж в SolidWorks без создания модели:
  1. Откройте Новый документ чертежа. Выберите основную надпись.
  2. Нарисуйте линии, прямоугольники, окружности и другие объекты с помощью инструментов на панели инструментов "Эскиз".
  3. Нанесите размеры на объекты с помощью инструмента Авто нанесение размеров на панели инструментов "Размеры/Взаимосвязи".
  4. Добавьте примечания (Заметки, Обозначения отклонения формы, Позиции и т.д.), используя инструменты на панели инструментов Примечания.
