Выравнивание одного чертежного вида относительно другого

Чтобы выровнять один чертежный вид с другим:

  1. Выполните одну из следующих операций:
    • Выберите чертежные вид и нажмите Инструменты > Расстановка видов чертежа > По горизонтали к другому виду или По вертикали к другому виду.
    • Нажмите правой кнопкой мыши на чертежный вид, выберите Выравнивание и затем выберите один из следующих параметров:

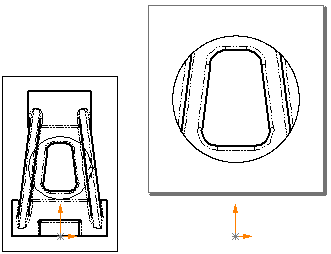

      Выровнять по горизонтали по исходной точке (эквивалентно параметру По горизонтали к другому виду) align_horiz_by_origin.gif

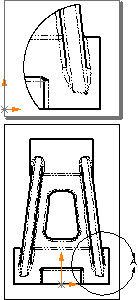

      Выровнять по вертикали по исходной точке (эквивалентно параметру По вертикали к другому виду) align_vert_by_origin.gif

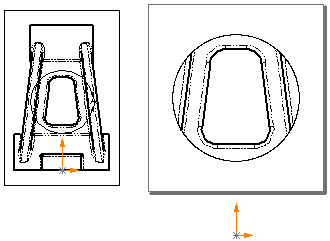

      Выровнять по горизонтали по центру align_horiz_by_center.gif

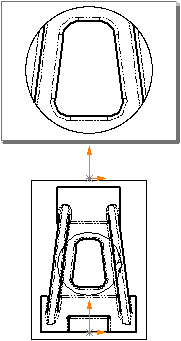

      Выровнять по вертикали по центру align_vert_by_center.gif

      Указатель принимает вид Pointer_Align.gif.

  2. Выберите вид, по которому необходимо провести выравнивание.

    Исходные точки модели или центры чертежные видов выравниваются в выбранном направлении. Выравнивание поддерживается при переходе к справочному виду.
