Yuvarlak Bükümler Kullanarak Sac Levha Parçası Oluşturma

Sac levhayı bükerken, sivri bükümler yerine yuvarlak bükümler oluşturabilirsiniz. Büküm Ekle unsuru ayrım hatları oluşturmanıza da olanak tanır.

1. Kapalı veya açık profil çizin.
2. İnce unsur parçası oluşturun.
   Profilin tipine bağlı olarak, ince unsurlar oluşturmak için Kabuk veya Ekstrüze Yükseklik/Taban gibi araçları kullanabilirsiniz.




3. Büküm Ekle (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Bükümler öğesine tıklayın.
4. PropertyManager'da, Büküm Parametreleri'nin altında:
   1. Sabitlenmiş Yüz veya Kenar için modelde bir yüze veya kenara tıklayın. Sabitlenmiş yüz, parça yassılaştırıldığında yerinde kalır.


   2. Büküm Yarıçapı için bir değer ayarlayın.
5. Büküm İzni altında, aşağıdakiler arasından seçim yapın: Büküm Tablosu, K-Faktörü, Büküm İzni, Büküm Kesintisi veya Büküm Hesabı.
   • K-Faktörü, Büküm İzni, veya Büküm Kesintisi öğesini seçtiyseniz bir değer ayarlayın.
   • Büküm Tablosu veya Büküm Hesabı öğesini seçtiyseniz listeden bir tablo seçin veya gözatıp bir tablo bulmak için Gözat öğesine tıklayın.
6. Otomatik Kabartma öğesini seçin, ardından da kabartma kesimleri eklemek için kabartma kesimi tipini seçin.

   Dikdörtgen veya Obround öğesini seçerseniz bir Kabartma Oranı ayarlayın.

   Büküm yarıçapı, büküm izni ve otomatik kabartma için belirttiğiniz seçenekler ve değerler, oluşturduğunuz bir sonraki yeni sac levha parçası için varsayılan ayarlar olarak gösterilir.

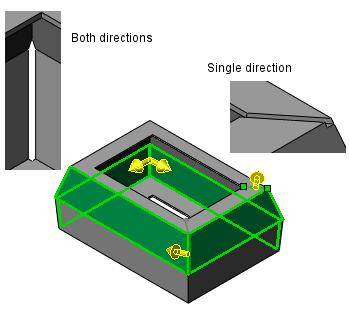

7. Yuvarlak bükümleri olan ayrım hattı unsuru kullanmak için, Ayrım Hattı Parametreleri altında:
   1. İç veya dış kenarları seçin (doğrusal çizim objeleri de seçebilirsiniz).



   2. Tek bir yönde ayrım hattı eklemek için aşağıdakilerden birini yapın:
      • Ayrılacak Kenarlar altında listelenen kenarın adına ve Yön Değiştir öğesine tıklayın.
      • Önizleme oklarını tıklayın.




   3. Boşluk mesafesini değiştirmek istiyorsanız Ayrım Hattı Boşluğu için bir değer yazın.
8. öğesine tıklayın.
