SolidWorks içinde adlandırılan katmanlarda çizgilerin renk, stil ve kalınlığını belirleyebilirsiniz. Nesneleri katmanlar içine taşıyabilir ve katmanları açıp kapatabilirsiniz. Katman listesi birçok detaylandırma ve boyut iletişim kutusu içine kurulmuştur.
Ayrıca Çizgi Formatı araçlarını da kullanarak çizgileri bireysel olarak formatlayabilirsiniz. Çizgi kalınlığı ve stilini belge seviyesinde belirleyebilirsiniz. bölümüne tıklayın ve ardından Çizgi Yazı Tipi, Çizgi Stili ve Çizgi Kalınlığı bölümlerini ayarlayın.
Çizgiler SolidWorks'te 2B CAD sistemlerinde kullanıldığından daha az kullanılır. SolidWorks çoklu teknik resim sayfalarına sahip olduğundan teknik resim görüntülerini, montaj bileşenlerini, çizgileri ve daha başka birçok öğeyi katmanlar kullanmadan gizleyebilir ve gösterebilirsiniz.
SolidWorks'te katmanlar yaratmanın yanı sıra katmanlı 2B CAD teknik resimlerini SolidWorks'e aktarabilirsiniz. Tüm 2B CAD katmanları SolidWorks içinde tutulmaktadır. SolidWorks içinden verirken obje tiplerini özel katmanlara göre haritalayabilirsiniz.
Katman araç çubuğu çizimlerin bir katman listesini ve Katman Özellikleri aracı
öğesini içerir.

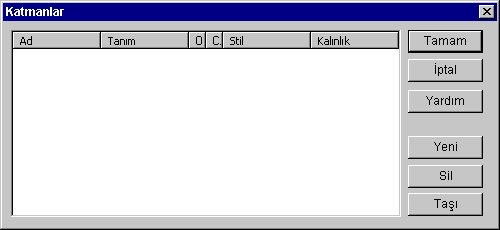

Katmanlar iletişim kutusunu açmak için Katman Özellikleri aracına tıklayın. Yeni katmanlar oluşturun ve her katmandaki çizgiler için Renk, Stil ve Kalınlık özelliklerini belirleyin.
