Bileşen Kitaplığı Verisi Dosya Formatı

Bileşen Kitaplığı'nı verdiğiniz sırada CircuitWorks tarafından oluşturulan veri dosyası, veri dosyasını alırken istenenle aynıdır.

Aşağıdaki alanlar, her biri dosya ayırıcısı ile ayrılan veri dosyasının her bir satırında görünür:
  • Bileşen parça numarası
  • Parça adı (.sldprt veya .sldasm uzantısıyla)
  • Bileşen yolu
  • Konfigürasyon adı - kaydedilen son konfigürasyonu kullanmak için boş bırakın
  • Metre olarak bileşen yüksekliği
  • Bileşen oryantasyonu, 1 - 6:
    1. 'Ön' (XY) Düzlemine Hizalı - Pozitif Z
    2. 'Üst' (XZ) Düzlemine Hizalı - Pozitif Z
    3. 'Sağ' (ZY) Düzlemine Hizalı - Pozitif Z
    4. 'Ön' (XY) Düzlemine Hizalı - Negatif Z
    5. 'Üst' (XZ) Düzlemine Hizalı - Negatif Z
    6. 'Sağ' (ZY) Düzlemine Hizalı - Negatif Z
  • Referans göstergesi çekirdek değeri - Verme için referans göstergesi üretirken bir sonek olarak kullanılır
  • Bileşen tipi - Elektrik bileşenleri için "3"
  • CAD sistemi - SolidWorks için "0"
  • X bileşeni ötelemesi (varsayılan 0)
  • Y bileşeni ötelemesi (varsayılan 0)
  • Bileşen döndürmesi (varsayılan 0)
  • Z bileşeni ötelemesi (varsayılan 0)
Onluk sınırlayıcı olarak virgül (,) kullanılıyorsa, alan sınırlayıcı olarak düşey çubuk (|) veya sekme kullanın.

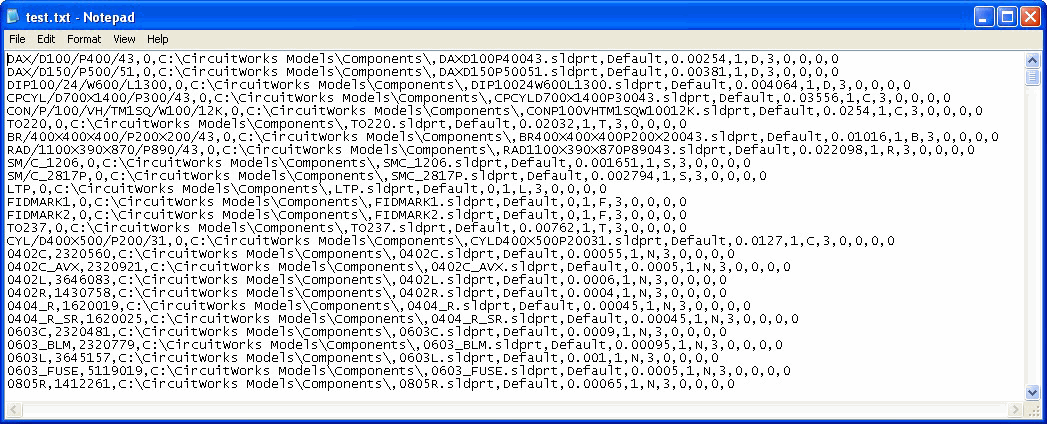

Örnek veri dosyası:
