Düşürme Testi Ayarı PropertyManager'ı

Düşürme Testi Ayarı PropertyManager, düşme testi etüdü için parametreleri ayarlar.

Bu PropertyManager'a erişmek için bir düşürme testi etüdü oluşturun. Düşürme testi etüt ağacından Kurulum'a çift tıklayın.

Belirle

Belirteceğiniz girişin tipini ayarlar.

Yükseklik

Gövdenin dinlenme konumunda düşürüleceği yüksekliği ayarlar. Bu, gövdenin sert düzleme çarpmak için yerçekimi yönünde yol alması gereken uzaklıktır. Yalnızca Belirle kutusunda Düşüş yüksekliği'ni seçtiğinizde kullanılabilir. Çarpma anındaki hız V_çarpma = (2gh)^½ olarak ölçülür; burada, g yerçekimi ivmesi ve h yüksekliktir.

	Merkez noktasından	Belirtilen yükseklik, gövdenin merkez noktası ile düzlemsel sert zemin arasındaki yerçekimi yönünde olan uzaklıktır. Merkez noktası, gövdenin geometrik merkezidir. Bir montajda merkez noktası, yerçekimi merkeziyle yalnızca tüm bileşenler aynı yoğunluktaysa çakışır.
	En alt noktadan	Belirtilen yükseklik, gövde ile sert düzlemsel zemin arasındaki en küçük uzaklıktır. Gövde yerçekimi yönünde hareket edeceği için sert düzlemsel zemine en yakın nokta, zemine çarpan ilk noktadır.
	Düşüş yüksekliği	Merkez noktası ya da en alt nokta ile çarpma düzlemi arasındaki yüksekliği belirtir. Yükseklik birimlerini seçebilirsiniz.

Çarpma Anında Hız

Çarpma anındaki hızın yönünü ve değerini ayarlar. Yalnızca Belirle kutusunda Çarpma anında hız öğesi seçilmişse kullanılabilir.

	Çarpma hızı referansı	Çarpma anındaki hızın yönünü belirlemek için kullanılacak referans objeyi ayarlar. Bir kenar, referans düzlem veya düzlemsel yüz seçebilirsiniz. Bir referans düzlem veya düzlemsel yüz seçerseniz hız referans düzleme veya düzlemsel yüze dik yönde uygulanır. Çarpma anındaki hızın yönünü tersine çevirmek için simgesine tıklayın.
	Hız büyüklüğü	Çarpma anındaki hızın büyüklüğünü ve birimini ayarlar.

Yerçekimi

Yerçekimi ivmesinin yönünü ve değerini ayarlar.

	Yerçekimi referansı	Yerçekiminin yönünü belirlemek için kullanılacak referans objeyi ayarlar. Bir kenar, referans düzlem veya düzlemsel yüz seçin. Bir referans düzlem veya düzlemsel yüz seçerseniz yerçekimi referans düzleme veya düzlemsel yüze dik yönde uygulanır. Yerçekimi yönünü tersine çevirmek için simgesine tıklayın.
	Yerçekimi büyüklüğü	Yerçekimi büyüklüğünü ve birimini ayarlar.

Hedef

Çarpma düzleminin oryantasyonunu ayarlar.

Hedef Oryantasyonu
	Yerçekimine dik	Çarpma düzlemi yerçekimine diktir.
	Ref. düzleme paralel	Çarpma düzlemi seçili referans düzleme paraleldir.
	Hedef oryantasyon referansı	Bir referans düzlem seçin. Yalnızca Ref. düzleme paralel öğesi seçildiğinde kullanılabilir.

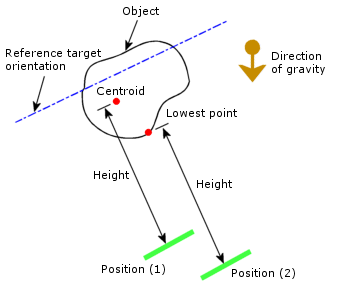

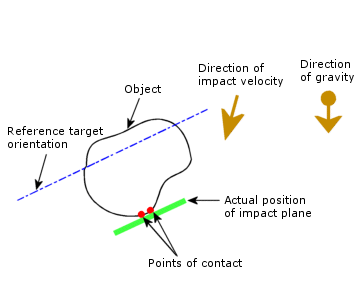

	Sürtünme Katsayısı	Modmanuel olarak çarpma düzlemi arasındaki sürtünme katsayısını ayarlar. Program çarpma düzleminin gerçek konumunu aşağıdaki gibi belirler: Yükseklik belirtilmişse gövde, yerçekimi yönünde belirtilen uzaklığı kat ettikten sonra düzleme çarpar. Çarpma anında hız belirtilmişse gövde, belirtilen çarpma anındaki hızda hareket ederken düzleme çarpar. Yüksekliğin belirtildiği durumlarda çarpma düzleminin gerçek konumu. Konum (1): Yükseklik, gövdenin merkez noktasından ölçülür. Konum (2): Yükseklik, gövdenin en alt noktasından ölçülür. Çarpma anında hızın belirtildiği durumlarda çarpma düzleminin gerçek konumu
Hedef Katılığı
	Sert hedef	Hedef için sert düzlem kullanın.
	Esnek hedef	Hedef için esnek katman kullanın.

Katılık ve kalınlık

Esnek katmanın özelliklerini ayarlar. Yalnızca Esnek hedef altında Hedef katılığı seçildiğinde kullanılabilir.

	Birim	Birim sistemini ayarlar.
	Normal Katılık	Çarpma düzlemine dik birim alan başına katılığı ayarlar.
	Teğet Katılık	Çarpma düzlemine paralel birim alan başına katılığı ayarlar.
	Kütle yoğunluğu	Çarpma katmanının kütle yoğunluğunu ayarlar.
	Hedef kalınlığı	Çarpma katmanı kalınlığının büyüklüğünü ve birimini ayarlar.

Temas Sönümlenmesi

Temas sönümlenmesi, çarpma anında birbiriyle temas eden ve aralarında Girme yok teması bulunan gövdeler için göz önünde bulundurulur. Temas sönümlenmesi, visköz sönümleme olarak hesaplanır. Kritik sönümleme oranı olarak bir sönümleme değeri girilir (ζcr = 2* m* ω).

Kritik Sönümlenme Oranı

Kritik sönümleme oranı olarak sönümleme değeri (ζcr = 2* m* ω). Örneğin, %5 kritik sönümleme uygulamak için 0,05 girin. Temas sönümlemesinin uygulanması, çarpma sırasında meydana gelebilecek yüksek frekanslı salınımları azaltır ve çözümün stabilitesini artırır (Düşürme Testi Ayarı PropertyManager'ı).

Sembol Ayarları

Yerçekimi ivmesinin ve çarpma anındaki hızın yönlerini gösterir.

	Rengi Düzenle	Hız ve ivme sembollerinin rengini değiştirmek için bu düğmeye tıklayın.
	Sembol Boyu	Hız ve ivme sembollerinin boyunu kontrol eder.
	Önizlemeyi Göster	Grafik penceresinde sembollerin önizlemesini gösterir.
