"Uyumlu" ve "uyumsuz" mesh terimleri, farklı gövdelere ait temas eden geometrik objelerin mesh sürekliliği tipini ifade eder.
Uyumlu ve uyumsuz mesh terimleri, montajlardan oluşan bir mesh ve katı veya kabuk elemanlarla meshlenen çok gövdeli parçalar veya karışık bir meshte her iki eleman tipi için geçerlidir. Bu terimler, tek bileşenler (tek katı veya yüzey gövdeleri) için geçerli değildir.
Uyumlu Mesh
Bir uyumlu meshte, temas eden objeler meshlenir; böylelikle her objenin meshleri arasında düğümden düğüme bir eşleşme sağlanır.
Eşleşmedeki düğümler birleştirilebilir (bağlı temas için) veya çakışabilir. Girme yok teması için kaynak ve hedef yüzlerin çakışık düğümleri arasında düğümden düğüme temas elemanları oluşturulur.
Uyumlu meshe dayanan sonuçlar, uyumsuz meshe dayananlara göre daha doğrudur.
 |
| Bu uyumlu mesh, yüzeyler arasındaki arabirimde bulunan çakışık düğümleri göstermektedir. Simulation, bağlı bir temasın arayüzü boyunca çakışık düğümleri birleştirir. |
Bir uyumlu mesh isteğinde bulunduğunuzda, yazılım montajdaki parçaları meshleyerek herhangi iki parça arasında pürüzsüz bir mesh geçişi sağlar. Arayüz boyunca bulunan düğümler birbiri üzerine bindirilir ve bağlı bir temas oluşturmak için birleştirilebilir. Bir arayüzde uyumlu meshleme işleminin başarısız olması durumunda, yazılım ortak bir arayüzdeki iki parça için uyumsuz bir mesh oluşturmayı dener.
Uyumsuz Mesh
Uyumsuz meshte, her bir temas eden objenin meshleri arasında düğümden düğüme bir eşleşme yoktur. Her obje bağımsız bir şekilde meshlenir.
 |
| Bu uyumsuz mesh, yüzeyler arasındaki arayüzde bulunan düğümlerin eşleşmediğini göstermektedir. Bağlı temas, ancak sınırlandırma denklemleri ile sağlanır. |

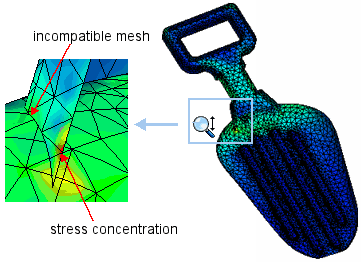

Uyumsuz bir meshi olan arayüzlerde gerilim yoğunluğunun olduğu alanlarla karşılaşabilirsiniz.
