Eşit Olmayan Kuvvet Yükleri Tanımlama

1. Simulation etüt ağacında, Dış Yükler simgesine sağ tıklayın ve Kuvvet öğesini seçin.

   Kuvvet PropertyManager'ı görüntülenir.

2. Kuvvet İçin Yüzler, Kenarlar, Tepe Noktaları ve Referans Noktaları kutusunun içine tıklayın ve ardından kuvvetin uygulanacağı objeyi seçin.
3. Seçili yön öğesine tıklayın.
4. Yön İçin Yüz, Kenar, Düzlem, Eksen kutusunun içine tıklayın ve ardından yönü belirlemek için bir obje seçin.
5. Kuvveti uygulamak için birden fazla gövde seçtiyseniz Öğe bazında veya Toplam'ı seçin.
6. İstediğiniz Birim öğesini seçin.
7. Kuvvet altında, istediğiniz kuvvet bileşenlerine tıklayın ve her biri için bir değer yazın.
   • Yön için bir yüz veya bir düzlem seçerseniz aşağıdaki bileşenlerden en az birini belirtin: Düzlem Boyunca Yön 1, Düzlem Boyunca Yön 2 veya Düzleme Dik.
   • Yön için bir kenar seçerseniz bu kenar boyunca kuvvet değerini belirtin.
   • Yön için bir eksen seçerseniz aşağıdaki bileşenlerden en az birini belirtin: Radyal, Çevresel veya Eksenel.
8. Eşit Olmayan Dağılım öğesini işaretleyin.
9. Koordinat Sistemi Seç kutusunun içine tıklayın ve ardından grafik alanından veya FeatureManager ağacından bir koordinat sistemi seçin.
10. Eşit olmayan dağılım katsayılarını yazın ve simgesine tıklayın.

1. Simulation etüt ağacında Dış Yükler simgesine sağ tıklayın ve Kuvvet'i seçin.

   Kuvvet PropertyManager'ı görünür.

2. Grafik alanında, kuvveti uygulamak istediğiniz yüzlere tıklayın.
   Seçili yüzlere dik kuvvet varsayılan olarak uygulanır.

3. Birim altında bir birim sistemi seçin.
4. Kuvvet Değeri öğesinde, dik kuvvetin değerini yazın.
5. Kuvveti uygulamak için birden fazla gövde seçtiyseniz Öğe bazında veya Toplam'ı seçin.
6. Eşit Olmayan Dağılım seçeneğini işaretleyin.
7. Bir Koordinat Sistemi Seç kutusunun içinde bir yere tıklayın, ardından grafik alanından veya FeatureManager ağacından bir koordinat sistemi seçin.
8. Eşit olmayan dağılım katsayılarını yazın ve simgesine tıklayın.

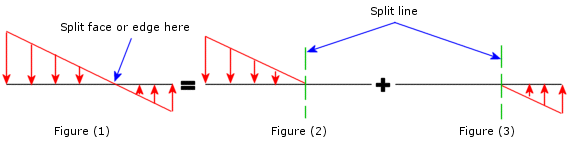

Şekilde gösterildiği gibi bir dağılım kuvvetler kabuk veya yüz tarafında yön değiştirecek şekilde belirtilirse, program kuvvetlerin mutlak değerlerinin toplamını PropertyManager'da belirtilen değere eşit olacak şekilde ayarlar.

Yönünü değiştiren bir eşit olmayan kuvvet uygulandığında [Şekil(1)], kuvvetin yönünü değiştirdiği noktada yük objesini bölün ve kuvveti iki adımda uygulayın [Şekil (2) ve Şekil (3)].
