Tasarımınızın belirli senaryolarını optimize etmek ya da değerlendirmek için bir Tasarım Etüdü oluşturun. Tasarım Etüdü; Optimizasyon ve Değerlendirme etütleri için bir tektip iş akışı sunar.
Güncellenen gövdeleri ve farklı yinelemelerin veya senaryoların hesaplanan sonuçlarını, Sonuç Görünümü sekmesinde ilgili sütunları seçerek grafiklendirebilirsiniz.
Bir tasarım etüdünü kullanarak birçok problemin üstesinden gelebilirsiniz. Şunları yapabilirsiniz:
- Herhangi bir simülasyon parametresini kullanarak ya da global değişkeni sürerek birden çok değişken tanımlama.
- Sensörleri kullanarak birden çok sınırlandırma tanımlama.
- Sensörleri kullanarak birden çok hedef tanımlama.
- Simulation sonuçları olmadan modelleri analiz etme. Örneğin, değişkenler, yoğunluk ve model ölçümlendirmeleri ve sınırlandırma, hacim ile bir montajın kütlesini en aza indirebilirsiniz.
- Gövdelerin bir değişken olarak farklı malzemeleri kullanmasını ayarlayan bir parametre tanımlayarak tasarım seçimlerini değerlendirme.
Bir etüt oluşturmak için Tasarım Etüdü

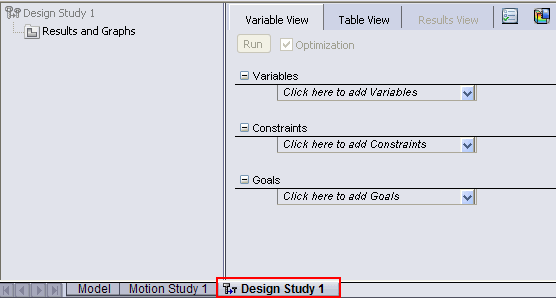

öğesine (Araçlar araç çubuğu) veya öğesine tıklayın. Grafik alanının altında bir Tasarım Etüdü sekmesi görünür.
Ayrıca, etüt sekmesini sağ tıklayıp Yeni Tasarım Etüdü Oluştur'a tıklayabilirsiniz.
SolidWorks lisansınıza ve bir Değerlendirme etüdü yada Optimizasyon etüdü yürütüyor olmanıza göre Tasarım Etüdlerinde kullanmanız için değişik sensörler bulunur.
