Yorulma Denetim Grafiği Hesaplamaları

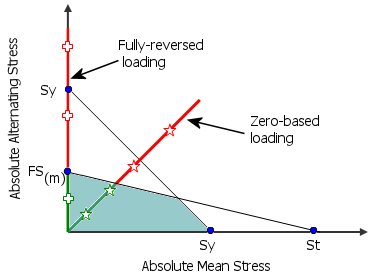

Yorulma denetim grafiğinin mavi ve kırmızı bölgeleri aşağıdaki diyagramdan belirlenir. Her düğüm için program tanımlanan yorulma olayı tipine bağlı olarak alternatif ve ortalama gerilimleri hesaplar.

FS(m) = Değiştirilen malzeme yorulma mukavemeti, Sy = Malzeme akma gerilimi, St = Malzeme çekme mukavemeti

  • Bir sıfır tabanlı yükleme yorulma olayı için tüm noktalar şu koordinatlarla birlikte 450 ekseninde bulunur:

    ortalama gerilim = alternatif gerilim = ½ * maks [P1 veya (P1-P3)/2)]

    Burada P1, P2, P3 sırasıyla birinci, ikinci ve üçüncü ana gerilimlerdir.

    Modelin diyagramın yeşil bölgesinde karşılık gelen noktalara sahip bölgeleri, yorulma denetim grafiğinde mavi renkte görünür ve yorulma yüklemesine karşı güvendedir. Modelin yeşil bölgenin dışında noktalara sahip bölgeleri, yorulma denetim grafiğinde kırmızı renkte görünür ve yorulma nedeniyle hasara karşı hassastır.

  • Bir Tamamen tersine çevrilmiş yükleme yorulma olayı için tüm noktalar dikey eksende (ortalama gerilim =0) bulunur; alternatif gerilim = maks [P1 veya (P1-P3)/2)].

    Modelin, değiştirilen malzeme yorulma mukavemeti FS(M) değerinden daha küçük alternatif gerilime sahip bölgeleri, yorulma denetim grafiğinde mavi renkte görünür ve yorulma yüklemesine karşı güvendedir. Modelin, FS(M) değerinden daha büyük alternatif gerilime sahip bölgeleri, yorulma denetim grafiğinde kırmızı renkte görünür ve yorulma nedeniyle hasara karşı hassastır.
