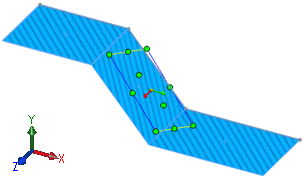

Bir yüz ya da yüzey gövdesi grubuna, ortak bir 0º referansı yansıtmak için düzlemsel haritalama seçeneğini kullanırsınız.
Düzlemsel haritalama seçeneğini kullanmak için, Simulation etüt ağacında, bir kabuk simgesine sağ tıklayın ve Tanımı Düzenle'yi seçin. PropertyManager'da, Tip altında, Kompozit öğesini seçin ve Kompozit Seçenekleri altında, Düzlemsel Haritalama'yı seçin.

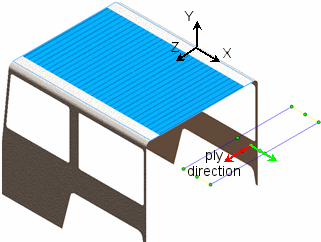

Yansıtma yönünü tanımlamak için üç ortogonal XY, YZ veya XZ düzleminden birini kullanabilirsiniz. Örneğin, resim düzlemsel haritalama için XZ düzlemini kullanarak bir araç şasisinin tavan kısmını göstermektedir. Genel olarak, yansıtma düzlemi kabuk yüzüne paralel olmalıdır.

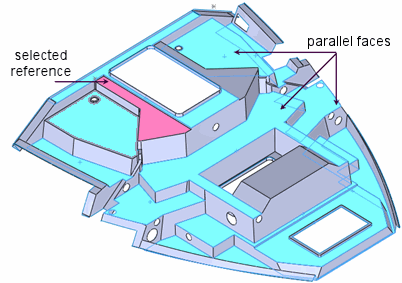

Yansıtma yönünü tanımlamak için ayrıca bir referans yüz ya da kenar kullanabilirsiniz. Örneğin, tekne gövdesi modelinde, 0º referansını diğer yüzlere yansıtmak için paralel kabuk yüzlerinden birini Seçili Referans olarak kullanabilirsiniz.
