Uzaktan Yük (Doğrudan Transfer)

Yok sayılan bileşen yeterince esnek olmasına rağmen yer değiştirmelerinin hala küçük yer değiştirme varsayımında olduğu durumlarda bu seçeneği kullanabilirsiniz.

Uzaktan yükler (kuvvetler ve/veya momentler), seçili bir koordinat sistemine göre X, Y ve Z konumlarıyla tanımlanan bir noktada uygulanır. Bir koordinat sistemi seçilmezse varsayılan olarak global koordinat sistemi kullanılır. Uzaktan momentler, koordinat ekseninin belirtilen eksenleri etrafında uygulanır. Program otomatik olarak eşdeğer kuvvetleri hesaplar ve seçili yüzlere uygular. Uzak konumda uygulanan bir yük, seçili yüzlere uygulanan bir kuvvet ve eşdeğer moment olarak aktarılır.

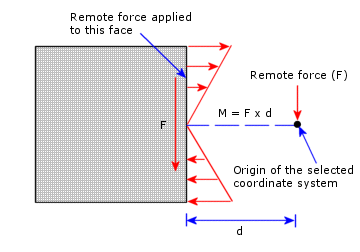

Örneğin, şekilde gösterildiği gibi bir yüze bir uzak F kuvveti uygularsanız program F kuvvetine ek olarak bir moment M = F x d değerine eşdeğer kuvvetler uygular.

Tüm uzak kuvvet ve moment bileşenlerinin (bir yerel koordinat sistemine göre X, Y, Z yönü) tek bir tanımda uygulanması önerilir.

Bir Yüze Uzaktan Yük (Doğrudan Transfer) Uygulama

Bir yüze uzaktan yük (doğrudan transfer) uygulamak için:

  1. Simulation etüt ağacında, Dış Yüklericon_external_loads.gifUzaktan Yük/Kütle simgesine sağ tıklayın ve PM_remote_load-mass.gif öğesini seçin.
  2. Tip altında, Yük (Doğrudan transfer) öğesini seçin.
  3. Grafik alanında, uzaktan yükü uygulamak istediğiniz yüzlere tıklayın.
  4. Referans Koordinat Sistemi altında, Global (varsayılan global koordinat sistemi) veya Kullanıcı tanımlı öğesini seçin.

    Kullanıcı tanımlı için Bir Koordinat Sistemi Seç PM_force_coordinate_system.gif öğesinin içine tıklayın, ardından açılır FeatureManager ağacından bir koordinat sistemi seçin.

  5. Konum altında, şunları yapın:
    1. Uzunluk için istediğiniz Birim'i PM_units.gif seçin.
    2. X Konumu PM_remote_load_x_location.gif, Y Konumu PM_remote_load_y_location.gif ve Z Konumu PM_remote_load_z_location.gif kutularına, uzaktan kuvvetin uygulama noktasının koordinatlarını yazın.
  6. Kuvvet altında, şunları yapın:
    1. BirimPM_units.gif öğesini istediğiniz kuvvet birimine ayarlayın.
    2. Belirtmek istediğiniz kuvvet bileşenlerine tıklayın ve değerlerini yazın.
  7. Moment altında, şunları yapın:
    1. BirimPM_units.gif öğesini istediğiniz moment birimine ayarlayın.
    2. Belirtmek istediğiniz moment bileşenlerine tıklayın ve değerlerini yazın.
  8. PM_OK.gif öğesine tıklayın.
