Katı Modeller için Simetri Kısıtlaması

Katı modeller için bir simetri düzlemiyle çakışık her yüzün kendi normal yönünde hareket etmesi engellenmelidir. Simetri kısıtlama tipi, bu koşulu otomatik olarak tüm seçili yüzlere uygular. Simetri düzlemleri birbirine ortogonal olmalıdır.

Simetri geometrinin, kısıtlamaların, yüklerin ve malzeme özelliklerinin simetrik olmasını gerektirir. Genel olarak, belverme ve frekans etütleri için simetri kullanılması önerilmez.

Aşağıda bir veya birden fazla düzlemde simetrik olan modellere bazı örnekler verilmiştir.

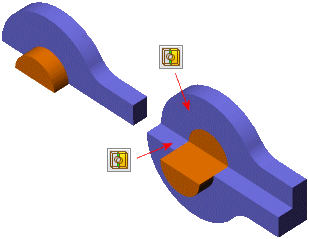

Bu model bir düzlemde simetriktir. Modelin yarısını analiz edebilirsiniz. Simetri kısıtlama tipini simetri yüzlerine uygulayın.
Bu model iki düzlemde simetriktir. Modelin çeyreğini analiz edebilirsiniz. Simetri kısıtlama tipini simetri yüzlerine uygulayın.
Modelin üç düzlemde simetrik olması durumunda modelin sekizde birini analiz edebilirsiniz.
Bu model aksisimetriktir. Yükler, kesilen kesitlerin kendi düzlemlerine dik açıyla deforme olmasına izin vermiyorsa bir kamayı analiz edebilirsiniz. Kama için 360o ile bölünebilir bir açı kullanın. Genel olarak, kötü bir mesh ile sonuçlanabilecek çok küçük bir açı kullanmamanız gerekir.

Teğetsel yükler varsa ve kesilen kesitler kendi düzlemlerine dik açıyla deforme olabiliyorsa dairesel simetri kullanın.
