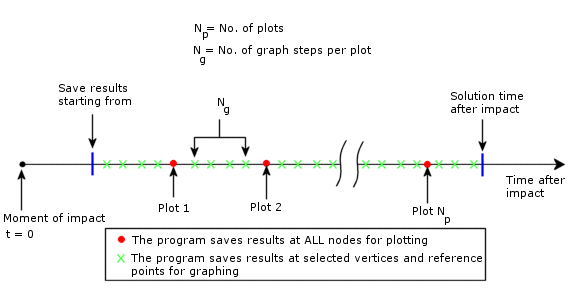

Programın tüm konumlarda sonuçları kaydettiği zaman noktalarında gerilim, yer değiştirme ve gerinimlerin kontur grafiklerini görüntüleyebilirsiniz. Ayrıca, yanıtı önceden seçilen konumlarda (tepe noktaları ve referans noktaları) belirtilen çözünürlükte grafiklendirebilirsiniz. Örneğin gözlem süresini 10 mikrosaniyeye, tüm sonuçların kaydedileceği zaman noktası sayısını 30'a ve grafik periyodu başına grafik noktası sayısını 10'a ayarladığınızı varsayın. Çözücü tarafından dahili olarak belirlenen gerçek çözüm adımı sayısının 300'e eşit veya daha büyük olduğunu varsayarsak, 10/30 mikrosaniyelik aralıklarla sınır grafikleri oluşturabilirsiniz ve her yanıt grafiği 30x10=300 grafik noktası içerir.
Yanıtın kaydedildiği zaman noktaları tam olarak eşit dağılımlı olmayabilir. Program çözümün bulunduğu en yakın zaman noktasındaki sonuçları kullanır. Çözüm kararlılığı gerekliliklerinden dolayı programın dahili olarak kullandığı çok küçük zaman artışları nedeniyle, yanıt hemen hemen eşit aralıklarla kaydedilir.
Model Kopacak Mı?
Etüt bu soruyu otomatik olarak cevaplandırmaz. Ayrıca, bileşenlerin çarpma nedeniyle ayrılıp ayrılmayacağını da tahmin etmez. Bu olayların meydana gelme olasılığını değerlendirmek üzere sonuçları kullanabilirsiniz. Örneğin malzeme hasarını tahmin etmek için maksimum gerilimleri, ayrılmayı tahmin etmek için temas kuvvetlerini kullanabilirsiniz.
