SolidWorks Plastics Premium'dan kalıp içi artık gerilim ve sıcaklıkları aldıktan sonra soğutma sonrası aşaması için simülasyonu uzatabilirsiniz. Yalnızca soğutma sonrası simülasyonu sırasında dikkate alınan yük ve sınırlamaları uygulayabilirsiniz.
Yeniden başlat seçeneğini etkinleştirerek soğutma süreci sonrası uygulanan yük ve sınır koşulları altında parçanın gerilimlerini ve deformasyonunu hesaplayabilirsiniz. Çözücüyü iki aşamada çalıştırırsınız:
- Başlangıç Zamanı = 0 ve Bitiş Zamanı =1 değerli ilk aşama soğutma aşamasını temsil eder. Etüdü çalıştırmadan önce Analizi yeniden başlatmak için verileri kaydet (Çözüm sekmesi) öğesini seçin.
- Başlangıç Zamanı =1 ve Bitiş Zamanı = son zaman soğutma sonrası aşamasını temsil eder. Etüdü çalıştırmadan önce Yeniden başlat (Çözüm sekmesi) öğesini seçin.
Yalnızca soğutma sonrası aşaması için dikkate alınan fikstürlerde bu PropetyManager ayarlarıyla özel bir fikstür tanımı tanımlamanız gerekir.
- Sürüklemeler altına fikstürü uygulamak istediğiniz yönde 1 yazın.

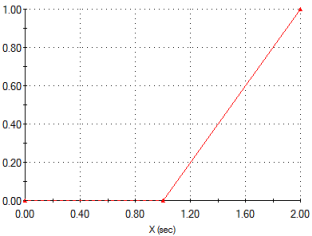

- Zaman ile Değişiklik altında Eğri'yi seçin ve Düzenle'ye tıklayın. Zaman eğrisi iletişim kutusunda eğri verilerini girin:
Soğutma aşaması sırasında (0 < t < 1) çözücü bu fikstürü yok sayar. Fikstürün uygulandığı seçili obje serbestçe hareket edebilir. Yalnıza soğutma sonrası aşaması sırasında (1 < t < bitiş zamanı), çözücü fikstürü uygular ve seçili objenin belirtilen yönde harekeyi sınırlanır.
Soğutma sonrası aşaması için uyguladığınız her yük tanımı için Zaman eğrisi iletişim kutusuna eğri verilerini girin:
Çözücü yalnızca soğutma sonrası aşaması sırasında yükleri dikkate alır (1 < t < bitiş zamanı = 2).
Soğutma sonrası analizini çalıştırmak için Doğrusal Olmayan - Statik iletişim kutusunun Çözüm sekmesinde Yeniden başlat öğesini seçin ve Bitiş zamanını girin.
