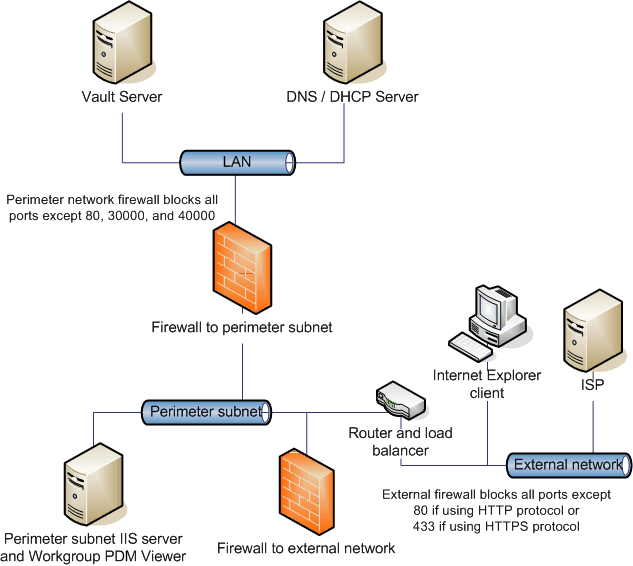

Ağ konfigürasyonu bir çevresel alt ağ üzerinde kurulu bir çevresel ağ sunucusunu ve onun iç ve dış ağlar ile iletişimini gösterir.
Çevresel ağ sunucusu LAN ile bir iç güvenlik duvarı içinden temas eder. Dış ağ ile bir dış güvenlik duvarı, bir yönlendirici, ve bir yük dengeleyiciler kümesi aracılığı ile temas eder.
Internet Explorer istemcisi Workgroup PDM Viewer/IIS sunucusuna bağ.nok 80 (SSL ise 443) ile bağlanır. Workgroup PDM Viewer sonra Kasa sunucusu ile bağ. nok. 30000 veya 40000 ile bağlanır. Kasa sunucusu istenilen bilgiyi Workgroup PDM Viewer'a gönderir, bu da bilgiyi Internet Explorer istemcisine besler.
Çevre Ağ Web suncusunun iki IP adresi var:
- LAN üzerindeki iç IP adresi
- ISP tarafından sağlanan genel IP adresi
Çevresel ağda Web sunucusu bir yük dengeleyicileri kümesinin arkasında bulunur. Yönetim görevleri için doğrudan Web sunucusuna gidebilseniz bile, çevresel ağdaki sunuculara olan tüm trafik yük dengeleyicilerden geçer.
Yük dengeleyicileri sunucu donanım IP adresini bir sanal IP adresine (VIP) kamuya açık bir ağ bacağında tercüme ederler. Eğer VIP veya Web sunucusu URL'ine gezinirseniz sayfayı görebilirsiniz.
Dış güvenlik duvarı, yük dengeleyici VIP'i kamuya açık yönlendirilebilir bir adrese tercüme eder.
