Montaj ilişkisi temeli, en fazla iki serbestlik derecesini sınırlandıran bir montaj ilişkisidir. Montaj ilişkisini montaj ilişkisi temeliyle değiştirerek, bileşenin serbestlik derecelerini birer birer sınırlandırıp bir bileşen üzerindeki gereksiz sınırlandırmaları kaldırabilirsiniz.
Gereksizlikleri azaltmak için bir model üzerindeki sınırlandırmaları en aza indirmeye çalışırken, öncelikle katı bileşenleri katı gruplara yerleştirmeyi ve oluşturulan menteşeleri menteşe montaj ilişkileriyle değiştirmeyi deneyin. Model üzerindeki sınırlandırmaları daha da azaltmak için, montaj ilişkisi temellerini diğer montaj ilişkilerinin yerine koymayı deneyin.
Aşağıdaki tabloda, bir bileşen üzerinde montaj ilişkisi temeli tarafından uygulanan serbestlik sınırlandırmalarının tipi ve sayısı görüntülenir.
| Montaj İlişkisi Temeli |
Sınırlandırılmış Serbestlik Derecelerinin Sayısı |
Montaj İlişkisi Seçenekleri |
|---|
| Noktadan Düzleme |
1 Sürüklenme |
Bir düzleme çakışık nokta |
| Noktadan Çizgiye |
2 Sürüklenme |
Bir çizgiye çakışık nokta |
| Dik açılı |
1 Rotasyonel |
Bir çizgiye dik çizgi |
| Paralel Eksen |
2 Rotasyonel |
Bir başka çizgiye paralel çizgi |
| Çizgiden Düzleme |
1 Sürüklenme
1 Rotasyonel
|
Bir düzleme çakışık çizgi |
Montaj ilişkisi temellerini değiştirme, manuel bir prosestir ve istenen hareketin iyice anlaşılmasını gerektirir. Sınırlandırma azaltmayı optimize etmek montaj ilişkisi temellerini düzgün şekilde yönlendirmelisiniz.

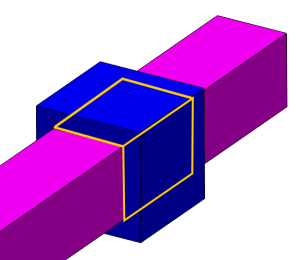

Örneğin, her biri çubuğun iki dik yüzünden birine denk gelecek şekilde bir çift düzlemden düzleme çakışık montaj ilişkisi oluşturarak bir kaydırıcıyı kare bir çubukla ilişkilendirebilirsiniz. Her iki yüz de çubuk ekseni etrafındaki rotasyonu sınırlandırdığından söz konusu düzlemden düzleme montaj ilişkisi gereksiz bir sınırlandırmaya neden olur.
Düzlemden düzleme çakışık montaj ilişkilerinden birini çizgiden düzleme tipte montaj ilişkisi temeliyle değiştirirseniz, gereksiz montaj ilişkisi oluşmaz.
