Bağlantı Noktası PropertyManager'ı bir tesisat bağlayıcı elemanı (flanş, dirsek, elektrik bağlantı elemanı vb.) içinde bağlantı noktası oluşturduğunuzda görüntülenir.
Seçimler
 |
Bir düzlem ya da yüz ve bir nokta seç |
Aşağıdakilerden birini seçerek bir tesisatın orijinini tanımlayın:
|
Dairesel kenar
|
Bir dairesel kenar.
|
|
Dairesel yüz
|
Bir dairesel yüz.
|
|
Yüz veya düzlem ayrıca bir çizim noktası veya tepe noktası
|
Tesisat kesitinin yer aldığı düzlem veya yüz ve bitişik tesisat kesitinin bitimini tanımlayan çizim noktası.
|
Düzlem veya yüze dik olarak bir eksen oluşturulur. Tesisat altmontajında bağlantı parçası kullanıldığında, tesisat kesiti bu eksene hizalanır. Ok, tesisatın bağlantı parçasından çıkış yönünü gösterir. Ok yanlış yönü gösteriyorsa Yönü ters çevir seçeneğini belirleyin.  |
 |
Tesisat tipini seç |
Tesisat malzemesinin tipini belirler: Tüp, Üretilmiş Boru veya Elektrik. Elektrik için ayrıca bir alt tip seçin:
|
Kablo demeti
|
Tel veya kablo demeti bulunan tesisatlarda kullanılır.
|
|
Kablo/Tel
|
Tek bir kablonun bulunduğu tesisatlarda kullanılır.
|
|
Kanal
|
Dirsekler, kaplinler, bağlama ve bağlantı elemanları gibi bileşenler için kullanılır. Kanalın içinden geçen kablolar veya tellerin izlediği yolu belirtmek için kanal tesisatının uç bağlantı elemanlarıyla elektrik bileşenlerini birleştirmek amacıyla Otomatik Tesisat'ı kullanın.
|
Teller veya kabloyu kanal tesisatına iliştirmek için kanal bağlantı elemanının Kablo Demeti veya Kablo/Tel bağlantı noktasına sahip olması gerekir.
|
Şerit Kablo
|
Şerit kablo tesisatları için.
|
|
Parametreler
 |
Nominal çap |
Boru, tüp ve elektrik kanalı bağlantı elemanları için: Bağlantı noktasının nominal çapı. Bu ölçümlendirme, boru veya tüp parçalarındaki NominalÇap@FiltreÇizimi ölçümlendirmesine karşılık gelir. Bağlantının yalnızca bir konfigürasyonu mevcutsa aşağıdakileri yapabilirsiniz:
- Bir değer girin.
- Boru Seç (veya Tüp Seç) öğesine tıklayın, bir boru veya tüpe gidin ve nominal çapını kullanmak için bir konfigürasyon seçin.
Bağlantı noktasının birden fazla konfigürasyonu mevcutsa Çap@BNoktası sütun üstbilgisini kullanarak bir tasarım tablosundaki çapları belirleyin<n>.
Elektrik bağlantı elemanları için: Kablo veya tel tesisatının uygun boyutunu hesaplamak için nominal çapı kullanın. Kabloları veya telleri tesisata ekledikten sonra, boyutu gerektiği gibi ayarlayabilirsiniz.
|
| |
Mil uzunluğu |
Tesisatlara eklendiğinde bağlantı elemanı veya bağlantı parçasından uzatmak için varsayılan mil uzunluğunu belirtir. 0'a ayarlıysa kullanılan mil uzunluğu tesisat çapının 1,5 katı olur. Tasarım tablolarında MilUzunluğu@BNoktası parametresini kullanarak mil uzunluğunu ayarlayabilirsiniz<n>. Şerit kablolar için mil uzunluğunu 0 olarak bırakın veya bağlantı elemanı yakınında yapılan katların uygun şekilde oluşturulmasını sağlamak üzere mil uzunluğu için kablo genişliğinin yarısından büyük bir değer belirleyin. |
| |
Minimum düz uzunluk |
(Yalnızca tüpler için.) Bir tesisatın başlangıç ve bitişi için gerekli olan minimum düz tüp uzunluğunu belirtir. Tasarım tablolarında Minimum düz uzunluk@BNoktası parametresini kullanarak minimum düz uzunluğu ayarlayabilirsiniz<n>. |
| |
Uzunluk ayarlamayı sonlandır |

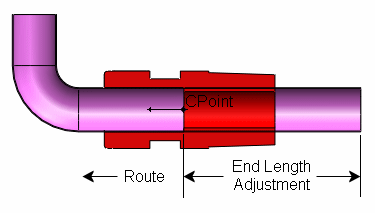

(Yalnızca tüpler için.) Tüpün kesme uzunluğuna eklemek üzere bir değer belirler. Tasarım tablolarında UçUzunluğu Ayarlama@BNoktası parametresini kullanarak uzunluk ayarlamayı sonlandırabilirsiniz<n>. Aşağıdaki örnekte, uzunluk ayarlama sonlandırma işlemi imalatçıya bükme işlemi esnasında kavramak üzere fazladan tüp stoku sağlamaktadır. Bükme işleminden sonra, bağlantı parçasının tesisat bitimine eklenebilmesi için tüp bağlantı noktasında kesilir.
|
| |
Spesifikasyon alan adı |
(Yalnızca borular ve tüpler için.) Montaj ilişkileri seçeneklerini eşleşen spesifikasyonlarla filtreler. Tasarım tablosunda, çoklu konfigürasyonları bulunan parçalar için isteğe bağlı bir alan. |
| |
Spesifikasyon değeri |
(Yalnızca borular ve tüpler için.) Bağlantı elemanının yalnızca bir konfigürasyonu mevcutsa Belirtim alan adı ile ilişkili olan değeri yazın. Bağlantı elemanının çoklu konfigürasyonları mevcutsa bir tasarım tablosunda Spesifikasyon@BNoktası parametresini kullanarak değerleri belirtin<n>. |
| |
Bağlantı Noktası Numarası |
(Yalnızca borular ve tüpler için.) Bir P&ID dosyasından tesisat montajı tanımladığınızda, kullanılan ekipman tesisatı bağlantı noktalarını belirtir. Ekipman tesisatı bağlantı noktaları, tesisat bağlantılarını belirler. Bağlantı noktası numarası olmadan, SolidWorks Routing eşleşen en yakın çapa sahip olan bağlantı noktasındaki ekipmanı bağlar. |
| |
Ek iç tel uzunluğu |
(Yalnızca elektrik için.) Geri boşaltım, sonlandırma ve benzerlerine olanak tanımak için kablonun kesme uzunluğuna eklemek üzere bir değer belirtir. Aynı zamanda Routing Seçenekleri'nde bir boşluk yüzdesi belirleyerek kablonun kesme uzunluğunu artırabilirsiniz. Gerçek kurulumlarda oluşabilecek gevşeme ve sarkma gibi durumları göz önünde bulundurmak için kablonun hesaplanan kesme uzunluğu boşluk yüzdesi ile artırılır.
|
| |
2B Şematik pim kimliği |
|
G
|
(Yalnızca şerit kablo için.) Kablonun genişliğini ayarlar.
|
|
K
|
(Yalnızca şerit kablo için.) Kablonun kalınlığını ayarlar.
|
|
Kablo Seç
|
(Yalnızca şerit kablo için.) Kablo/Tel Kitaplığı'ndan bir şerit kablo seçerek G ve K değerlerini ayarlar.
|
|
Hizalama
|
(Yalnızca şerit kablo için.) Kablonun genişliğini hizalamak üzere bir kenar belirler.
|
|
Pim1 konumunu değiştir
|
(Yalnızca şerit kablo için.) Önizlemede gösterildiği gibi Pim 1 tarafı olarak belirlenen tarafı değiştirir. Kablo montajında Pim1 konumu kablo boyunca uzanan kırmızı bir şeritle gösterilir.
|
|
