Splice Ekleme

Bu konuda, tesisat ayrıldıktan sonra bir splice'ın nasıl ekleneceği açıklanır.

  1. Tesisatı Düzenle modunda bir tesisat montajını açın.
  2. Tesisatta bir ayrılma olmasını istediğiniz konumdaki çizim objesine sağ tıklayın ve Routing > Elektrik > Tesisatı Ayır öğelerine tıklayın.

    Çizim objelerinin ayrıldığı yere bir ayırma noktası eklenir.

  3. Ayırma noktasını seçin ve Routing > Elektrik > Splice Ekle öğelerine tıklayın.
  4. Tasarım Kitaplığından bir splice bileşenini ayırma noktasına sürükleyin.

    Splice, çeşitli tel boyutlarını destekler. Tel boyutunda kullanmak için splice bileşeninin konfigürasyonunu seçin.

    Kolay erişim için Elektrik araç çubuğuna Splice Eklesplice_icon komutunu ekleyin.

  5. Splice Ekle PropertyManager'da splice için bir ad girin ve isterseniz bir bağlantı elemanı tablosu ve malzeme listesi eklemek için seçenekleri belirleyin.
  6. PM_OK.gif öğesine tıklayın.

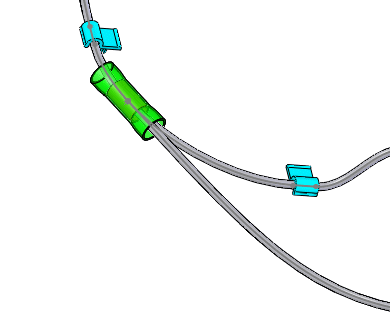

    Splice, FeatureManager tasarım ağacına eklenir.

Splice
