| X Boyunca Çıkarsanmış
|
 X ekseninde çizilmiş yatay çizgi. 3B çizimlere uygulanır.
|
| Y Boyunca Çıkarsanmış
|
 Y ekseninde çizilmiş dikey çizgi. 3B çizimlere uygulanır.
|
| Z Boyunca Çıkarsanmış
|
 Z ekseninde çizilmiş yatay çizgi. 3B çizimlere uygulanır.
|
| Çakışık Çıkarsanmış
|
 İlk daireye çakışık olarak çizilmiş ikinci daire.
|
| Eşdoğrusal Eklendi
|
 İlk iki yatay çizgiye eklenmiş eşdoğrusal ilişki.
|
| Eş Merkezli Eklendi
|
 |
| Dairesel çakışık Eklendi
|
 İç yaylara eklenmiş dairesel çakışık ilişki.
|
| Eşit Eklendi
|
 Tüm iç dairelere eklenmiş eşit ilişki. Bu şekilde, yalnızca bir dairenin çapını ayarlayabilirsiniz.
|
| Eşit Eğrilik Eklendi
|
 Eğimin (eğriliğin) değişiklik oranı, eğriler arasında paylaşılan noktada aynıdır (C2 sürekli).
|
| Eşit Yuvalar Eklendi
|
 |
| Sabit Eklendi
|
 Noktaya eklenmiş sabit ilişki.
|
| Yuvayı Sabitle Eklendi
|
 |
| Yatay Eklendi
|
 Spline tutamaçlarına yatay ilişki eklenmiştir.
|

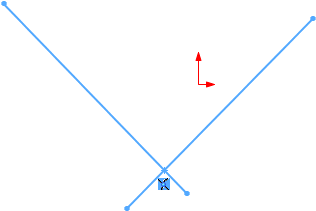

| Kesişme Çıkarsanmış veya eklenmiş
|
 Nokta ve iki çizginin kesişim noktasına eklenmiş ilişki. Çizgileri ve noktaları kesişecek şekilde çizerseniz ilişki çıkarsanmış olur.
|
| Birleştir Eklendi
|
 Çizginin bitiş noktası ile dikdörtgen üzerindeki nokta, tek bir nokta oluşturacak şekilde birleştirilir.
|
| Orta Nokta Çıkarsanmış veya Eklenmiş
|
 Çapraz çizginin orta noktasından itibaren çizilen yardımcı çizgi.
|
| Normal Eklendi
|
 Çizgi ile düzlem arasına eklenmiş normal ilişki.
|
| Öteleme Çıkarsanmış
|
 Objeleri Öteleme aracı kullanılarak, büyük olan dikdörtgen küçük olana göre 10 birim ötelenir.
|
| Kenarda Çıkarsanmış
|
 Katının kenarları çizim düzlemine Objeleri Dönüştür öğesi kullanılarak yansıtılır.
|
| Düzlemde Çıkarsanmış ve Eklenmiş
|
 Bir düzlemde çizilmiş olan herhangi bir geometri.
|
| Yüzeyin Üstünde Çıkarsanmış
|
 Yüzey üzerine çizilmiş nokta.
|
| Paralel Çıkarsanmış
|
 İki çizgi paralel ilişkiyle çizilmiştir.
|
| Paralel YZ Eklendi
|
 3B çizgi ile ön düzleme eklenmiş paralel ilişki.
|
| Paralel ZX Eklendi
|
 3B çizgi ile ön düzleme eklenmiş paralel ilişki.
|
| Dik açılı Çıkarsanmış
|
 İlk çizgiye dik olarak çizilmiş ikinci çizgi.
|
| Delme Eklendi
|
 Çizim noktası ile dikey çizgi arasına eklenmiş delme ilişkisi.
|
| Simetrik Çıkarsanmış veya Eklenmiş
|
 Objeleri Aynala veya Dinamik Ayna aracı kullanılarak eklenmiş ilişkiler.
|
| Teğet Eklendi
|
 İki spline'a eklenmiş teğet ilişkisi.
|

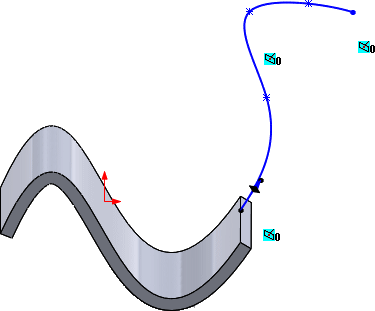

| Yüze Teğet Eklendi
|
 Yüz ve spline arasındaki kesişim kenarında aynı eğim (C1 sürekli).
Bkz. Spline'larda Yüze Teğet İlişkileri.
|
| Sürtünme |
Bkz. Yerleşim Çizimleri için Çekme ve Kayış Kullanma. |
| Dikey Çıkarsanmış
|
 Çizimin kaynağına çıkarsanmış merkezle çizilmiş daire.
|
