Hizalama Araç Çubuğu

Hizalama araç çubuğu notlar, geometrik tolerans simgeleri ve benzeri ölçümlendirmelerin ve detaylandırmaların hizalanmasına yönelik araçlar sunar.

Birden fazla ölçümlendirme ve detaylandırma seçmek için kutu seçimini kullanın veya Ctrl tuşuna basın.

Hizalama araçlarına erişmek için aşağıdakilerden birini yapın:

  • Hizalama araç çubuğunda bir düğmeye tıklayın.
  • Araçlar > Hizala öğesine tıklayın ve menüden bir araç seçin.
  • Bir detaylandırma grubu seçin, detaylandırmalardan birini sağ tıklayın, Hizala öğesini seçin ve seçeneklerden birini belirleyin.
Grup Detaylandırmaları birlikte hareket etmeleri için gruplandırır.
Grubu Çöz Detaylandırmaların serbest hareket etmesi için grubu çözer.
Doğrusal/Radyal Hizalama Doğrusal, radyal veya açısal teknik resim ölçümlendirmelerini doğrusal veya radyal olarak hizalar ve gruplar.
Paralel/Eş Merkezli Hizalama Doğrusal, radyal veya açısal teknik resim ölçümlendirmelerini paralel veya eşmerkezli olarak hizalar ve gruplar.
Sola Hizala Detaylandırmaları, grubun en solundaki detaylandırma ile hizalar.

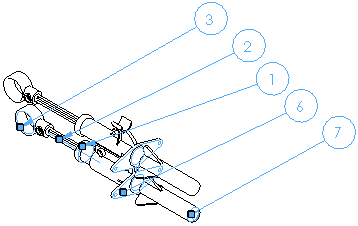

Önce

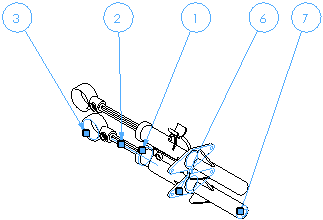

Sonra (balon 3'e hizalı)
Sağa Hizala Detaylandırmaları, grubun en sağındaki detaylandırma ile hizalar.
Önce
Sonra (balon 7'ye hizalı)
Yukarı Hizala Detaylandırmaları, grubun en yukarısındaki detaylandırma ile hizalar.
Önce
Sonra (balon 3'e hizalı)
Aşağı Hizala Detaylandırmaları, grubun en aşağısındaki detaylandırma ile hizalar.
Önce
Sonra (balon 7'ye hizalı)
Yatay Hizala Detaylandırmaları en soldaki detaylandırmanın merkezi ile hizalar.
Önce
Sonra (balon 3'e hizalı)
Dikey Hizala Detaylandırmaları en üstteki detaylandırmanın merkezi ile hizalar.
Önce
Sonra (balon 3'e hizalı)
Çizgilerin Arasına Hizala Detaylandırmaları yatay veya dikey çizgiler arasında eşit hizalar.
Soldan Sağa Eşit Aralıklarla Yerleştir Detaylandırmaları en soldaki ile en sağdaki detaylandırma arasında eşit hizalar. En üstteki veya en alttaki detaylandırmaya hizalamaz.
Önce
Sonra (balon 3 ile 7 arasında hizalı)
Yukarıdan Aşağıya Eşit Aralıklarla Yerleştir Detaylandırmaları en üst ve en alttaki detaylandırma arasında eşit hizalar. En sağdaki veya en soldaki detaylandırmaya hizalamaz.
Önce
Sonra (balon 3 ile 7 arasında hizalı)
Soldan Sağa Sıkıca Yerleştir Detaylandırmaları birbirine yakın olacak şekilde en soldaki detaylandırmanın merkezi ile hizalar.
Önce
Sonra (balon 3'e hizalı)
Yukarıdan Aşağıya Sıkıca Yerleştir Detaylandırmaları birbirine yakın olacak şekilde en üstteki detaylandırmanın merkezi ile hizalar.
Önce
Sonra (balon 3'e hizalı)

İçindekiler

  • Çizgilerin Arasına Hizala

    Çizgilerin Arasına Hizala aracı, detaylandırmaları yatay veya dikey çizgiler arasında eşit şekilde hizalamaya olanak tanır.
