Sınırlandırma Kutuları Oluşturma

Sınırlandırma kutusu oluşturmak için:

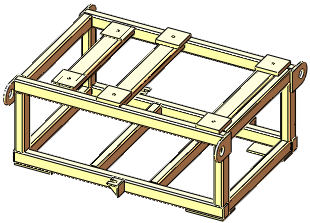

  1. FeatureManager tasarım ağacında kesim listesi öğeleri olan bir parça açın.



  2. FeatureManager tasarım ağacında:
    1. Kesim listesiFM_CutList_NeedsUpdate.gif öğesine sağ tıklayın ve Güncelleştir öğesine tıklayın.
    2. Kesim listesiFM_Weldment_Table.gif öğesine sağ tıklayın ve Sınırlandırma Kutusu Oluştur öğesine tıklayın.

      Modeldeki her kesim listesi öğesi için sınırlandırma kutusu oluşturulur fakat bu sınırlandırma kutuları grafik alanında gizlenirler.

    3. Kesim listesiFM_Weldment_Table.gif öğesini genişletin.
    4. Bir Kesim-Listesi-ÖğesiFM_folder.gif altında, Sınırlandırma-Kutusu_Kesim-Listesi-ÖğesiFM_3D_Sketch_Hidden.png öğesine tıklayın ve Göstermenu_Show.gif öğesine tıklayın.
    5. Tekrar Sınırlandırma-Kutusu_Kesim-Listesi-ÖğesiFM_3D_Sketch.gif öğesine tıklayın.

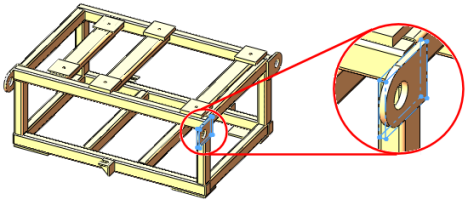

      Sınırlandırma kutusu görüntülenir.

    6. Bir Kesim Listesi Öğesi FM_folder.gif'ne ÖzelliklerÖzellikler

      'i tıklayın.Kesim Listesi Özellikleri iletişim kutusu 3B Sınırlandırma Kutusu Kalınlığı, 3B Sınırlandırma Kutusu Genişliği, 3B Sınırlandırma Kutusu Uzunluğu ve 3B Sınırlandırma Kutusu Hacmi'ni görüntüler. Bir teknik resim oluşturursanız, malzeme listesinde bu değerler görünür.

    7. Tamam öğesine tıklayın.
