Yassı Çoğaltmaların Teknik Resimlerini Oluşturma

Bir yassı çoğaltmanın teknik resmini oluşturmak için:

  1. Teknik resme eklemek istediğiniz sac levha parçasını açın.
  2. Parça/Montajdan Teknik Resim Oluşturtool_Make_Drawing_Standard.gif (Standart araç çubuğu) öğesine tıklayın ve Tamam öğesine tıklayarak teknik resim çalışma sayfasını açın.
  3. Bir format seçin veya varsayılan formatı kullanmak için Tamam'ı tıklayın.
  4. Görünüm Paleti öğesinden, Yassı çoğaltmayı öğesini teknik resim çalışma sayfasına sürükleyin.

    Ölçek altında, Özel ölçek kullan öğesini seçip bir değer yazarak teknik resim görünümünün boyutunu ayarlayabilirsiniz.

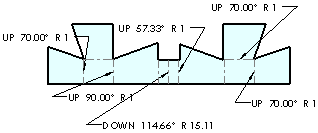

    Yassı çoğaltma sac levha büküm notları ile görüntülenir. Büküm notları için seçenekleri Sac Levha Özellikleri'nde ayarlayabilirsiniz.

  5. PM_OK.gif öğesine tıklayın.

    Yassı çoğaltmada ek unsurların bastırılmasını değiştirmek isterseniz, yassı çoğaltmanın bir parça konfigürasyonunu oluşturun, ardından bunun için bir teknik resim görünümü seçin.
