Not ve Not Konumunu Düzenleme

Sac levha büküm notları eklemek ve konumlandırmak için:

  1. Parça/Montajdan Teknik Resim Oluşturtool_Make_Drawing_Standard.gif (Standart araç çubuğu) öğesine tıklayın.
  2. Bir teknik resim sayfası açın.
  3. Görünüm Paleti alanında, yassı çoğaltma görünümünü grafik alanına sürükleyin.


  4. PM_OK.gif öğesine tıklayın.

    Yazı tipi çok büyükse, büküm notlarını blok halinde seçin ve PropertyManager'da, Metin Formatı altında, Belge yazı tipini kullan onay kutusunun işaretini kaldırın, Yazı Tipi'ni tıklayarak yeniden boyutlandırın.

  5. Büküm notlarını ayrı ayrı seçerek:
    • Okunabilir bir konuma sürükleyin
    • Notu döndürün
    • Liderler ekleyin

    Büküm notlarını ayrı ayrı silemezsiniz, ancak büküm notunu sağ tıklayabilir ve Gizle'yi seçebilirsiniz.

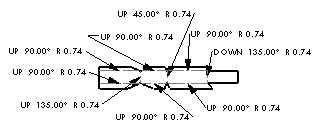

    PropertyManager'da Görünümü ters çevir'i tıklarsanız veya yassı çoğaltma unsurunu düzenler ve Sabitlenmiş yüzü karşı kenara değiştirirseniz, YUKARI veya AŞAĞI için sac levha büküm çizgisi notları değişikliklere uyacak şekilde ters çevrilir.
    flip_view_down.gif flip_view_up.gif
