Teknik Resimlerde Patlatma Görünümleri

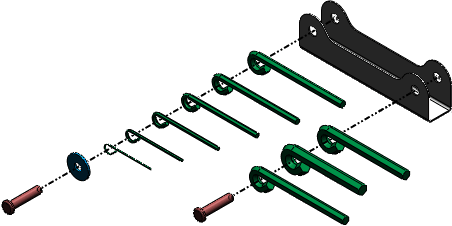

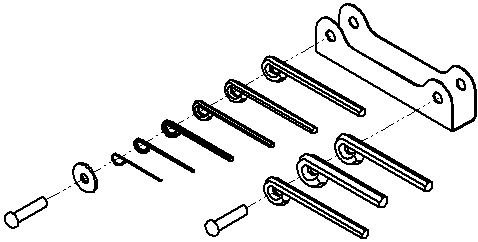

Var olan bir patlatılmış montaj görünümünden patlatılmış bir teknik resim görünümü oluşturabilirsiniz. Geçerli görünüm bir model görünümü, genelde bir izometrik oryantasyondur.

Patlatılmış bir teknik resim görünümü oluşturmak için:

  1. Montajda:
    1. Yeni bir konfigürasyon oluşturun.
    2. Bir Patlatılmış görünüm oluşturun.

  2. Teknik resimde:
    1. Patlatılmış görünüm için gereken oryantasyonu kullanarak montajın bir model görünümünü ekleyin.

    2. Teknik resim görünümüne sağ tıklayın ve Özellikler'i tıklayın.
    3. Teknik Resim Görünümü Özellikleri iletişim kutusunda, Konfigürasyon bilgisi altında Patlatılmış olarak göster öğesini seçin.

    Alternatif olarak, bu teknik resim görünümlerini patlatılmış durumda göstermek için:
    • Teknik resim görünümüne sağ tıklayıp Patlatılmış Görünümde Göster seçin.
    • Teknik Resim PropertyManager'ında, Referans Konfigürasyon altında Patlatılmış durumda göster öğesini seçin.
