Başlık Bloğu Tabloları Oluşturma

  1. Bir parçada veya montajda, Başlık Bloğu Tablosu (Tablo araç çubuğu) simgesini veya Ekle > Tablo > Başlık Bloğu Tablosu öğesini tıklayın.
  2. PropertyManager'da aşağıdakilerden birini yapın:
    • Tabloyu oluşturacak bir şablon kullanmak için Tablo Şablonu altında Başlık Bloğu Tablosu için şablon aç PM_Table_Browse_Template.gif öğesine tıklayın, iletişim kutusunda bir şablon seçin ve Aç öğesine tıklayın.
    • Bir başlık bloğu tablosunu şablon kullanmadan oluşturmak için, Tablo Boyutu altında tablonun Sütun ve Satır sayısını seçin.
  3. Tabloyu şablon kullanmadan oluşturuyorsanız, Sınır altında aşağıdakilerden birini yapın:
    • Parçada veya montajda saklanmış sınır ayarlarını kullanmak için Belge ayarlarını kullan'ı tıklayın.
    • Belge ayarlarını kullan öğesinin işaretini kaldırın ve Kutu Sınırı border_boundary.png Düğmesi ve Izgara Sınırı border_grid.png Düğmesi için bir çizgi kalınlığı seçin.
  4. öğesine tıklayın.
  5. Grafik alanında, tabloyu konumlandırmak için sürükleyin ve tıklayın.

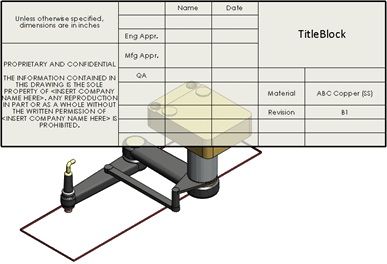

    Tablo yarı saydam görünür, böylece modeli görebilirsiniz.



  6. Tabloyu orantılı olarak boyutlandırmak için:
    1. İmleci sol üst köşenin üzerine getirin ve simgesini tıklayın.
    2. PropertyManager'da, Başlık Bloğu Tablosu Ölçeklendirme altında, tablo boyutunu değiştirmek için düğme kontrolünü kullanın.

      Ayrıca sınırları da değiştirebilirsiniz.

    3. öğesine tıklayın.

    Tabloyu yeniden boyutlandırmak için tablonun bir köşesini grafik alanında sürüklemeniz de olanaklıdır, ancak bu durumda yazı tipi orantısal olarak değişmez.

  7. Bir hücreyi tıkladığınızda görüntülenen tablo hücresi, satırı ve sütunu araç çubuklarını kullanarak tabloyu düzenleyin.

    Bkz. Tablo Hücresi, Satırı veya Sütunu Araç Çubuğu.

  8. Tabloya sağ tıklayın ve aşağıdakileri yapmanızı sağlayan menüyü görüntüleyin:
    • Sütunlar ve satırlar eklemek ve manipüle etmek
    • Tabloyu şablon olarak kaydetmek
    • Tabloyu ayrı bir pencerede açmak
    • Tabloyu ve modeli yazdırmak
      Tek başına tabloyu yazdırmak için, tabloyu ayrı bir pencerede açın ve o pencereden yazdırın.
