Alternatif Konum Görünümü Ekleme

Bir alternatif konum görünümü eklemek için:

  1. Alternatif Konum Görünümü için gereken oryantasyonu kullanarak montajın bir model görünümünü ekleyin. Montajı kendi başlangıç konumuna yerleştirin.
  2. Alternatif Konum Görünümü Tool_Alternate_Position_View_Drawing.gif (Teknik Resim araç çubuğu) veya Ekle > Teknik Resim Görünümü > Alternatif Konum öğesine tıklayın.

    Alternatif Konum PropertyManager'ı görüntülenir. İçine alternatif konumun ekleneceği bir teknik resim görünümü seçmeniz istenir.

  3. Konfigürasyon altında aşağıdakilerden birini seçin:
    Seçenek Tanımlama
    Yeni konfigürasyon Kutuda varsayılan bir ad görünür. Varsayılan adı kabul edebilir veya istediğiniz bir adı yazabilirsiniz.
    Var olan konfigürasyon Listede görünün var olan montaj konfigürasyonları arasından seçin.
  4. PM_OK.gif öğesine tıklayın. Sonuçlar aşağıdakilerden biridir:
    • Yeni konfigürasyon - Montaj belgesi henüz açık değilse, otomatik olarak açılır. Montajın görünüm oryantasyonu teknik resim görünümünün oryantasyonuna değişir. Montaj, Bilişeni Taşı PropertyManager'ı açılmış ve Serbest Sürükle etkinleştirilmiş olarak görünür. 5. Adıma geçin.
    • Var olan konfigürasyon - Seçili konfigürasyonun alternatif konumu, teknik resim görünümünde görünür ve PropertyManager kapanır. Görünüm tamamlanmıştır. Başka işleme gerek yoktur.
  5. Montaj bileşenlerini istenen konuma taşımak için Bileşeni Taşı araçlarından birini kullanın. PropertyManager'da, Seçenekler altında, hareketi durdurmak için Çarpışma Algılama'yı ve Çarpışmada dur'u seçin.
  6. Bileşeni Taşı PropertyManager'ını kapatıp teknik resme geri dönmek için PM_OK.gif öğesine tıklayın.

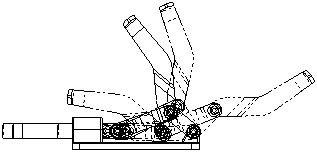

    Montaj konfigürasyonunun alternatif konumu, teknik resim görünümünde hayalet çizgilerde görünür ve Alternatif Konum PropertyManager'ı kapanır.

  7. Aynı adımları kullanarak gerektiği kadar çok Alternatif Konum Görünümü oluşturun.
