Seçili Bir Düzlem ile İlgili Parça veya Montaj Simetrisini Denetleme

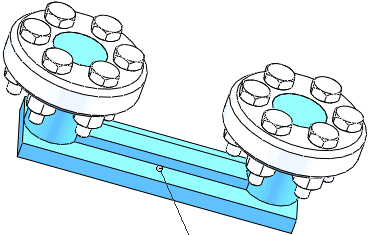

  1. Parça veya montaj açıkken FeatureManager tasarım ağacında bir düzlem seçin ve Simetri Denetlemesi'ne tool_symmetry_check_utilities.gif tıklayın (Araçlar araç çubuğu).

    Düzlem önceden seçilmiş olarak Simetri Denetlemesi PropertyManager'ı görünür.

  2. Altmontajlı montajlar için gerektiği şekilde Altmontajlara bileşen olarak davran'ı seçin.

    Bu seçeneği belirlemek altmontaj bileşenlerini yoksayarak montaj içindeki altmontajlara göre simetrinin denetlenmesini sağlar. Bu seçeneğin temizlenmesi, altmontaj bileşenlerini montaj simetri denetimine dahil eder.

  3. Denetlenen simetrik montaj bileşenlerinin rengini değiştirmek için:
    1. Renk Ayarları altında Simetrik Bileşenler'i seçin ve Rengi Düzenle'ye tıklayın.
    2. Rengi değiştirin ve Tamam'a tıklayın.

    Benzer şekilde, asimetrik montaj bileşenleri veya benzersiz simetrik ve asimetrik parça yüzleri için renk ayarlarını değiştirebilirsiniz.

  4. Denetle'ye tıklayın.

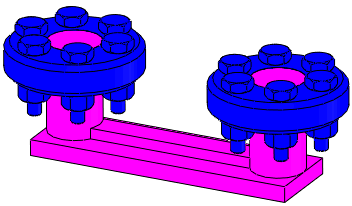

    Denetlenen simetrik ve asimetrik montaj bileşenleri veya parça yüzleri atanan renklerinde gösterilir.

  5. Simetri Denetlemesi Sonuçları altında listelenen bir montaj bileşenini veya parça yüzünü seçtiğinizde, bileşen veya yüz grafik alanında vurgulanır.

  6. Simetri denetleme raporunu kaydetmek için Raporu Kaydet'e tıklayın.
  7. Başka bir simetri denetlemesi yapmak için Simetri Denetlemesi PropertyManager'ını kapatın veya Yeniden Denetle'ye tıklayın.
