Blok Yapma

Tek veya çoklu çizim objelerinin kombinasyonlarından bir blok yapabilirsiniz.

Blok yapmak için:

  1. Bir çizim oluşturun.


  2. Blok YapBlok Yap Tool_Make_Block_Block.gifAraçlar Araçlar > Blok > Yap Ayrıca, FeatureManager tasarım ağacında

    BlokBlok FM_block_sketch.gif sağ tıklayarak da blok araçlarını kullanabilirsiniz.

  3. Blok Objeleri için blok yapmak istediğiniz çizim objelerini seçin.


  4. PM_OK.gif öğesine tıklayın.
  5. Kalan her çizim objesi için 2-4 arasındaki adımları tekrarlayın.

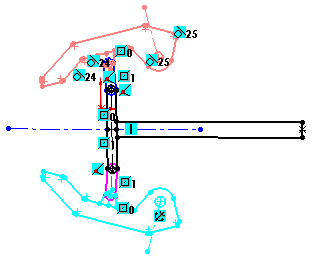

  6. Çizimle düzenleme modundayken, gereken ilişkileri ekleyin.


  7. Parçayı kaydedin.

    Bir blok yaptığınızda, bloğu eklerken kullanacağınız bir Ekleme Noktası belirtebilirsiniz.
