横断面

您可拖动基准面来更改横断面。

1. 单击截面 或 工具 > 横断面。

   横断面平面出现，与模型正交。



2. 拖动基准面，此将沿轴与模型正交而移动。


3. 在截面窗格上从以下选项选择。

   选项		说明
   XY 平面
   YZ 平面
   XZ 平面
   面平面		首先选择一个面，然后选择此选项来生成与所选面平行的平面。 双击一个面也会激活此选项。
   反转		沿当前所显示的平面反转模型以显示模型的另一面。
   正视于平面		正视于平面而显示模型。
   以藏平面		显示或隐藏横断面平面。
   显示顶盖		显示边线为加盖的实体面。

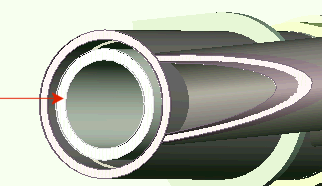

   加盖的实体横断面

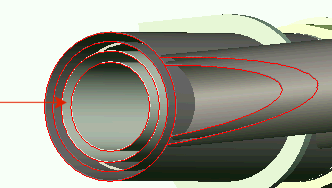

   未加盖的空心横断面

4. 要释放截面 工具，再次单击该工具。
